Vol.18 Instruksi bentuk untuk forming tools(2)
We summarized the shape / dimension instructions and precautions when ordering tools.
- ●Thickness of material, Kind of material
- ●Forming Up or Forming Down
- ●Processing pitch, presence of other tools that may interfere with the forming tools.

DIMENSION INSTRUCTION METHOD FOR VARIOUS KINDS OF FORMING TOOLS
FORMING SHAPES | INSTRUCTIONS |

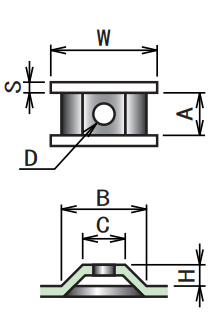

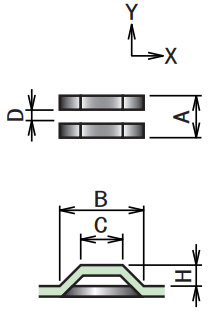

■ Bridge, Double bridge ![]() 〔 SINGLE BRIDGE 〕 ![]() 〔 DOUBLE BRIDGE 〕 |
|
■ Lance ![]() 〔 L-BENDING 〕 ![]() 〔 Z-BENDING 〕 |
|

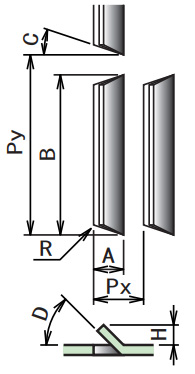

■ Louver for air flow ![]() |
|

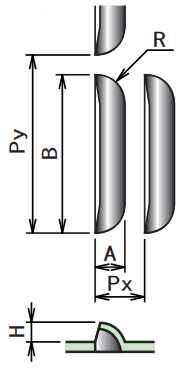

■ Lance for air flow ![]() |
Please consult us if the above punching conditions are not met. |
■ Marking (Stamping, Emboss) ![]() 〔 Stamping 〕 ![]() 〔 Emboss 〕 |
|
