今回はテクニカルガイドでご紹介した、コニック商品を曲げ加工の課題ごとにまとめました。

金型を長寿命化したい

刃先を高硬度化し、従来金型比約4倍の長寿命を実現した金型「EURO」・「CEFH」、
標準金型を再研磨後に刃先を特殊高硬度化処理する「CST」。

摩耗量が極端に少なくなる為、再研磨がほぼ不要になり、板金精度が安定します。
SUSや厚板加工にも最適です。

1-15)金型の管理についてを参照

EURO 標準ハイトタイプ
パンチ高さ120mm 高ハイトタイプ

曲げキズを解消したい

キズ対策金型を使用することで、すべりキズを防止します。

1-16)曲げ加工時のキズ対策についてを参照

WING BEND
WING BEND(1)
WING BEND(2)

ダイがウィング状に開き、
肩部のキズを解消します

WING BEND(3)

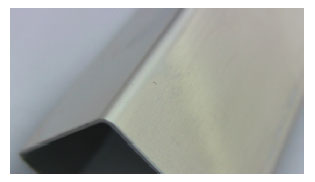

SUSを曲げた例

特殊シート※写真はキズノンシート

ダイの上に貼り付けるだけで曲げキズが軽減できるため、事前準備が素早くできます。

キズノンシート
キズノンシート装着例

特殊な曲げ加工をスムーズにしたい

製品寸法、精度によっては一回で曲げられず複数回の曲げ加工、
複数の金型を使用する事があります。

効率・安全・品質を向上させるための専用型のご使用を提案します。

ヘミング曲げ専用金型 「フェザーヘミング」

2工程のヘミング曲げが1種類の金型で加工可能です。
コーナーヘミングから分割ヘミングまで対応し、
油圧機械のトン数バラツキ環境でも調整が容易に可能です。

1-12)曲げ形状の種類を参照

フェザーヘミング

1工程目
鋭角曲げ

1工程目 鋭角曲げ
→

2工程目
つぶし曲げ

2工程目 つぶし曲げ
曲げ加工
小さなフランジ曲げ専用金型 「チョン曲げくん」

小さな立ち上がりの曲げ(板厚の1.5倍)が手早く加工できます。
加工板厚変更時は、製品と同じ厚さのシムに交換するだけで簡単に曲げ設定が変更できます。

1-13)曲げ加工Q&A①(金型の干渉対策)を参照

チョン曲げくん
チョン曲げくん解説
最大値

金型の段取り時間を削減したい ※ テクニカルガイド未掲載商品

金型取付けや取外しの工数を改善する事で、よりスムーズな曲げ加工が実現できます。

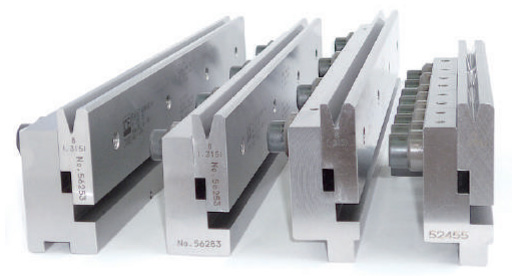

ワンタッチダイホルダー

レバー1つでホルダー上の全ての金型を固定できます。

ワンタッチダイホルダー
エコクランプ

ワンタッチ・落下防止用角溝・ストレートタイプのパンチが取付けできるクランプです。

エコクランプ

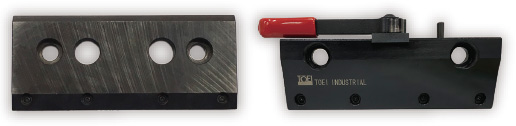

マルチクランプ金具 / ワンクランプ金具

中間板の前側金具を交換するだけで、ストレート・落下防止用角溝付・ワンタッチクランプのパンチが取付できます。

マルチクランプ金具 / ワンクランプ金具

ご紹介した金型詳細はお気軽にお問い合わせください。
