周辺機器

レーザー光線式プレスブレーキ安全装置DSP

既存プレスブレーキ機械へは、
労働安全衛生規則にのっとった安全装置の設置が
原則義務化されています!

安全確保のひとつの手段として、
レーザー光線式プレスブレーキ安全装置のDSP をお勧めいたします。

レーザー光線式プレスブレーキ安全装置DSP

特徴

  • 加工速度を落とさず、作業の安全確保が可能!
  • モード切り替えにより、突き当て位置が極端に前に出る場合や箱曲げにも対応!
  • さまざまな機種に取付可能!

村田ツール(株)製 MTAシリーズ<金型研磨機>

  • 国内タレパンメーカー金型対応。
  • 治具なし機構。 またシャー角は最大±10°まで可能。
  • ロボットとの組合せにも対応
  • 凸シャー角以外にも凹シャー角も対応可能。

MTA170α(自動)

村田ツール(株)製 MTAシリーズ

MTA150α(手動)

村田ツール(株)製 MTAシリーズ

北川精機(株)製 KSPシリーズ シート材タイプ<材料棚>

省スペース、在庫管理に貢献する自動ストッカーシステム
(3×6 (2 ton) / 4×8 (2 ton) / 5×10 (3 ton))

  • 長尺材タイプもご用意
  • コンペヤとの組合せによる自動入出庫が可能
  • パソコンによる在庫管理、材料供給スケジュール管理が可能。
北川精機(株)製 KSPシリーズ シート材タイプ

(株)サカニワ工業製 スライダーPシリーズ シート材タイプ
<スライド式手動材料棚>

3×6 (2 ton) / 4×8 (2 ton) / 5×10 (2 ton)

  • 長尺材タイプもご用意
  • 間口が広いので材料の出し入れの作業性が抜群です。
  • 2ton梱包が楽々収納できます。
(株)サカニワ工業製 スライダーPシリーズ シート材タイプ

(株)ピーエスシー製 BARIXシリーズ<バリ取り・面取り機>

3×6 (2 ton) / 4×8 (2 ton) / 5×10 (2 ton)

  • 省スペースで、粉塵は機械内に戻さず集塵機によるクリーンな作業環境を実現。
  • 加工パターンが3パターン(業界初)あり、ヘアライン模様の加工も可能。
  • 業界初の3面同時研削を実現!(端面バリ取り機)

BARIX 1
バリ取り・面取り機

BARIX 1

BARIX mini
端面バリ取り機

BARIX mini

(株)エステーリンク メタルエステシリーズ

研磨ブラシは旋回軸から偏心しています

バリ取り機「メタルエステ」は、ローター軸が旋回軸と交わらずに偏心させているために、
どのゾーンを流れるエリアに対しても、満遍なく研磨されます。

多方向からの研磨できれいにバリ取りできます

上記の偏心構造に加えて、研磨ユニット(4本または6本のブラシを装着した箱体)が旋回軸を中心に自転するとともに、 搖動軸を中心に公転します。

これらの複合運動により、多方向からの研磨が可能になり、万遍なくバリ取りできます。

また、外周のみならず、抜き穴も同時処理できます。

機種
メタルエステ600S 最大ワーク幅 600㎜
メタルエステ1000 最大ワーク幅 1000㎜
メタルエステ1300 最大ワーク幅 1300㎜
メタルエステシリーズ
メタルエステシリーズ図解

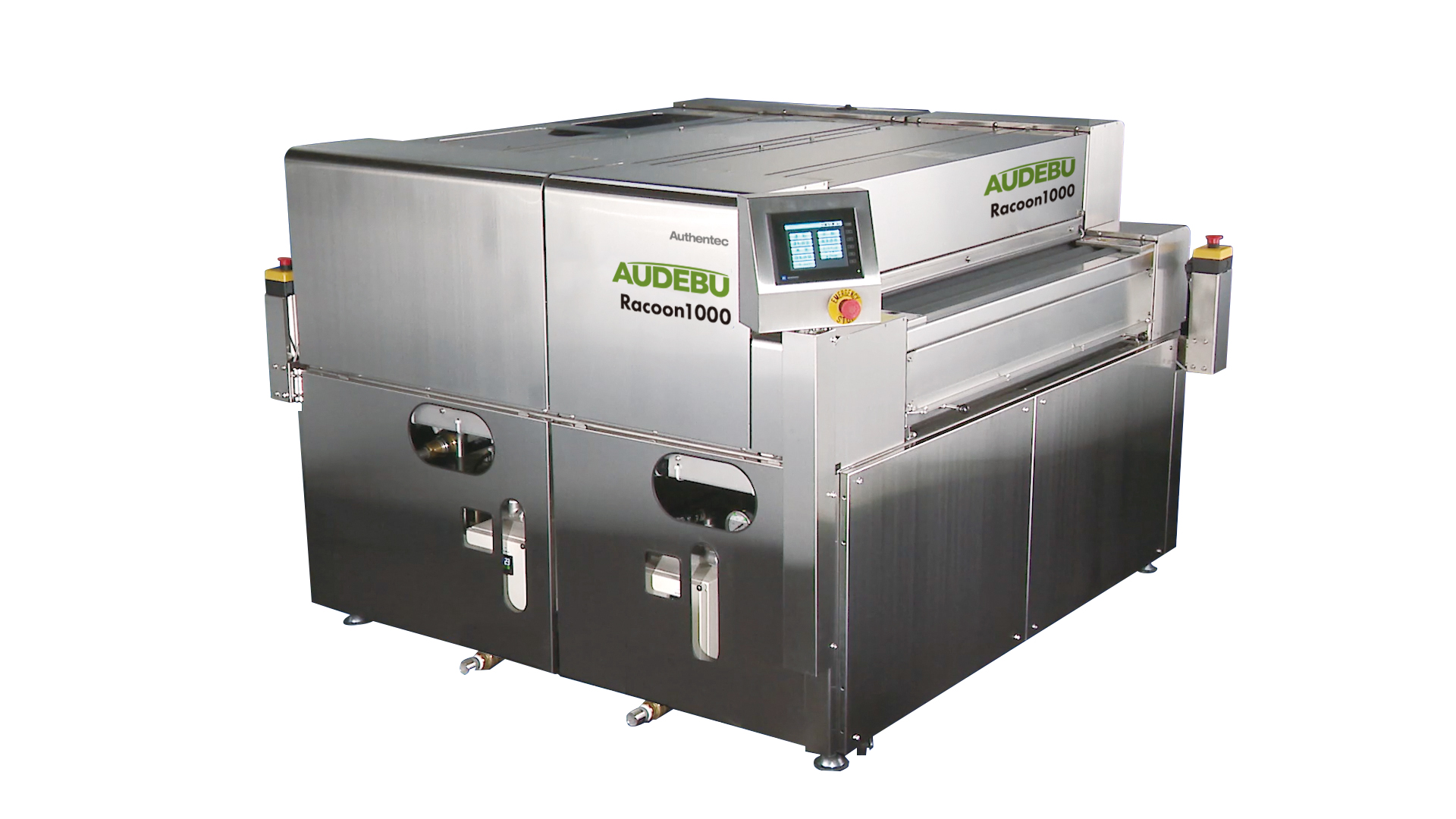

オーセンテック(株) AuDeBuシリーズ

ストッキングの糸が切れないR面取り仕上げ機AuDeBuシリーズは、 幅600mm~1300㎜までのワークを一度に大量処理するR面取り加工に強いバリ取り機です。

今や製品エッジのR面取り加工の指定は、板金加工における常識です。
今後、益々高まる製品エッジのR面取り要求に対し、高品質のR面取り加工でお応えします。

同時にバリ取り現場に安全で快適な状態で仕事に取り組めるクリーン環境をお届けいたします。

機種
AuDeBu 600 最大ワーク幅 600㎜
AuDeBu 1000 最大ワーク幅 1000㎜
AuDeBu1300 最大ワーク幅 1300㎜
AuDeBuシリーズ

村田ツール(株)製 DB1000<バリ取り機>

  • 曲げ角度の設定をテンキーボードあるいはデジタルスイッチで0.1°から数値力できる使いやすい機構になっています。
  • 微妙な角度調整が簡単で、角度表示は常に現在値を表示します。
村田ツール(株)製 DB1000

開成工業(株)製 KS-Mシリーズ<ミクロジョイントバラシ機>

  • 非常に面倒なミクロジョイントバラシ作業もわずか2秒で!
  • バラシ作業による腕の疲れがありません。
  • エアーと電源AC100VでOK。
  • オプションでワークリフター付も出来ます。

3×6 / 4×8
積層タイプ

積層タイプ

1枚流しタイプ

1枚流しタイプ

大洋エンジニアリング ER-100D<曲げ角度数値入力式パイプベンダー>

  • 曲げ角度の設定をテンキーボードあるいはデジタルスイッチで0.1°から数値力できる使いやすい機構になっています。
  • 微妙な角度調整が簡単で、角度表示は常に現在値を表示します。
大洋エンジニアリング ER-100D
大洋エンジニアリング ER-100D
大洋エンジニアリング ER-100D
大洋エンジニアリング ER-100D
大洋エンジニアリング ER-100D
大洋エンジニアリング ER-100D
大洋エンジニアリング ER-100D
大洋エンジニアリング ER-100D
大洋エンジニアリング ER-100D

フコク(株)製 無動力式バキュームリフト<スライド式手動材料棚>

電源等一切の動力を必要としない無動力式真空吊り具です。

シングル型 / マルチ型

フコク(株)製 無動力式バキュームリフト フコク(株)製 無動力式バキュームリフト

フコク(株)製 BCMシリーズ<開先加工機>

開先加工作業は、時間的にもコスト的にも大変負担の大きな作業。

BCMシリーズは自走加工し、大きな鋼板も楽に加工が出来るアイテムです。

サンダー等の加工とは違い、切削加工で行うため火花も煙もなく比較的安全です。

最良適合板厚 最大加工板厚
BCM-mini2 型 6~12 t 16 t
BCM-12N 型 6~19 t 25 tt
BCM-16N 型 6~22 t 30t
BCM-20N 型 12~28 t 40t
フコク(株)製 BCMシリーズ
フコク(株)製 BCMシリーズ

タケダ ユニットワーカー UWD<多目的形鋼加工機>

工程集約を実現するタレットチェンジャーシステム。

金型の外段取りで機械加工時間比率を向上し、下出し成形加工や中曲げ加工、裏傷無し加工、タップ加工などの次工程の集約と大口径金型での高速加工を実施します。

タケダ ユニットワーカー UWD
項目 仕様
UWD-45 UWD-70
本体部 加工能力 450 kN (45tf) 700 kN (70tf)
ストローク長 Max 100 mm (調整可能)
ストーク数 30 mm 57 spm 31 spm
100 mm 17 spm 9 spm
オープンハイト 330 mm
シャットハイト 252 mm (min 230 mm)
定寸部 駆動機構 X軸 ラック & ピニオン + DCサーボ
Y軸 手動
位置決め方法 X軸 NC制御
Y軸 ハンドル操作 + スケール合わせ
位置決め速度 X軸 30 m/min
Y軸
位置決め範囲 X軸 0~3,000 mm (オプション有り)
Y軸 0~100 mm

グッドラック

狭い場所にも置ける、スリムなベンディング用金型収納ラックです。

グッドラック
