パンチング金型編 成形加工編
３－５）Ｃ面取り／上下同時Ｃ面取り
Ｃ面取り （面取り・チャンファー）
成形形状
上向加工
下向加工
加工の概要
ワ－クに面取りを行う加工
主な用途・特記事項
- ・皿ビス、リベット等の頭を沈める
- ・抜き加工後の角を取る
- ・タップ加工の案内等
下穴計算（参考値）
皿ビス用Ｃ面取り金型のご依頼方法
（例）標準皿ビスM４用、又はサッシビスM４（頭径φ６）用とご指示下さい。
皿ビスには、通常下記の２通りの物があります
- ・皿ビスの頭の径がネジの呼び称の２倍の標準皿ビス（例： M４の場合 φ８）
- ・皿ビスの頭の径が上記標準より１～２サイズ小さい物 （通常サッシビスと呼ばれる）
皿ビスには、通常下記の２通りの物があります
- ・Ｃ面取り形状のタイプをご指示下さい。（当社では、タイプ１を標準採用しております）
| Ｃ面取りの形状 | タイプ１ （標準） | タイプ２ |
 |
 |
|
| 入り口部にストレート部分が有るタイプ | 皿部が全てテーパーのタイプ |
アドバイス

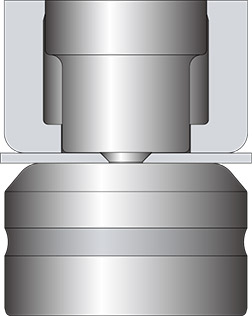

Ｃ面取りには右図の様なフランジ付金型を使用する場合もあります。
フランジ付Ｃ面取り金型は
- 1.面取り部周辺の盛り上がりを押える
- 2.パンチの強度向上（折れ防止）
- 3.加工時の下死点のバラツキを抑える
などの効果があります。
上下同時Ｃ面取り
成形形状
上下同時加工
加工の概要
ワ－クの表裏同時に面取りを行う加工
主な用途・特記事項
- ・抜き加工後の角を取る
- ・タップ加工の案内及びタップ加工後の盛り上がり防止
