φ12バーリング
困難だった板厚もOK！
美しく割れないバーリング加工
パンチング用金型では困難とされていた板厚でのバーリング加工を、ベンディング機で実現できる新しい金型ソリューションです。
タレパン用金型の製作で培った技術を応用し、しごきバリのない高品位な仕上がりを可能にしました。
割れや変形のリスクを抑え、美しく安定したバーリング加工が行えます。
ベンディング機を活用することで、加工工程の集約・最適化にもつながり、生産性向上にも貢献。
バーリング加工の可能性を広げる、現場に嬉しい一手です。
バーリングも機械を変えずに完結！
金型の特徴
POINT 1
厚板でも安心！ バーリング加工の新定番

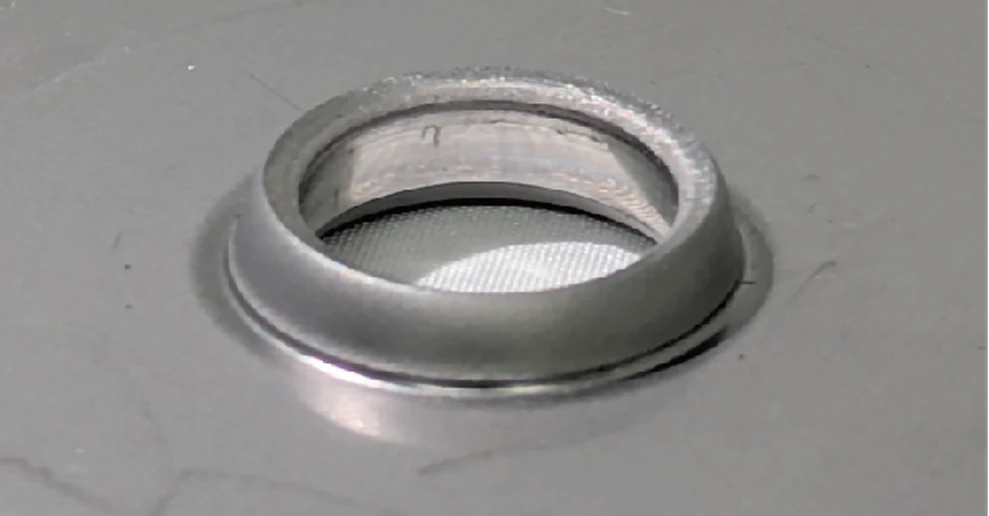

割れずに、しっかり・美しく仕上がります
従来のパンチング金型では難しかった厚板でのバーリング加工。

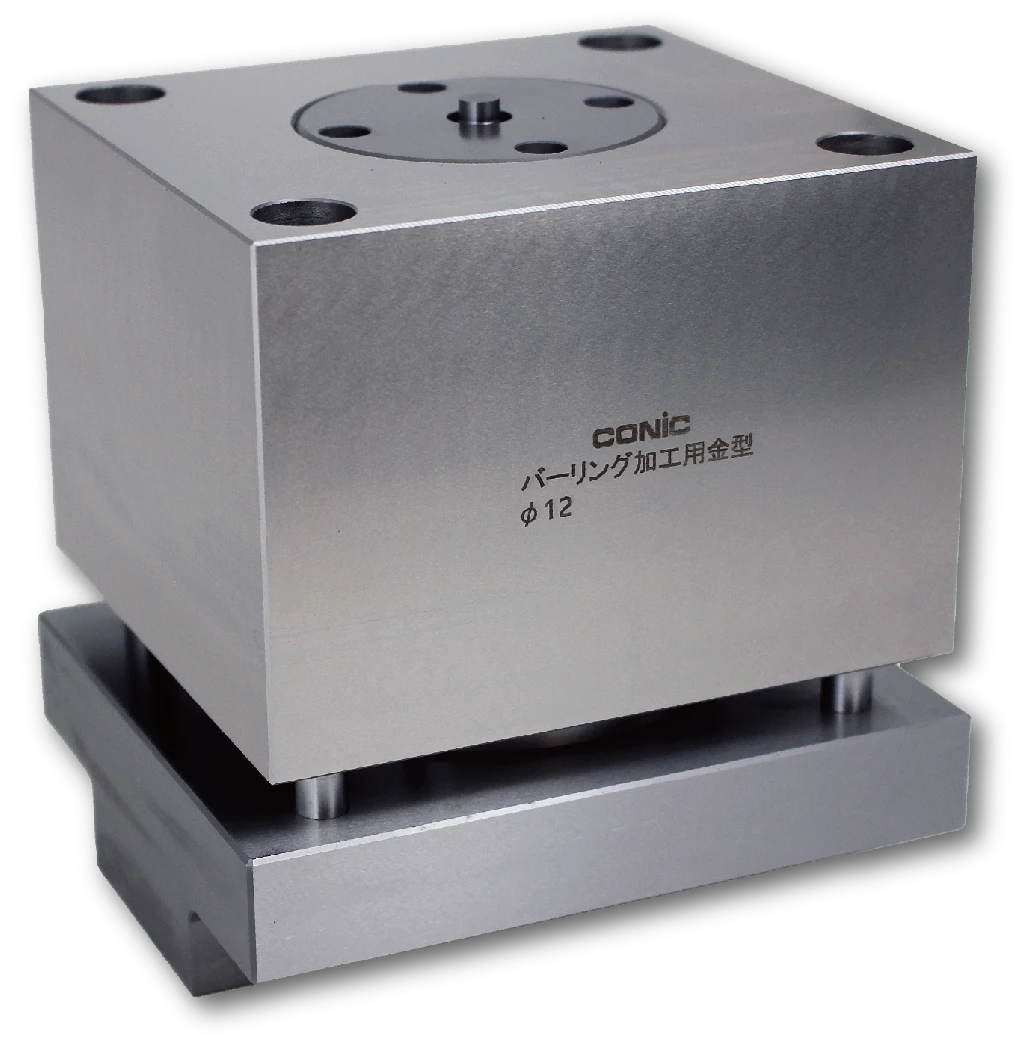

この「φ12バーリング加工用金型」なら、ベンディング機での成形が可能です。
割れや変形を抑えた、高品位な仕上がりを実現します。
POINT 2
しごきバリなし！に 見た目にも強い品質
培った金型ノウハウで、仕上がり精度に差が出ます
タレパン用金型で培った技術を応用し、バーリング加工特有のバリや変形を最小限に抑えました。
滑らかで美しい成形が可能なため、外観部品や強度を求められる部位にも対応できます。
POINT 3
ベンディング機だけで 工程完結！
専用設備が不要で、段取りもスマートに
専用のタレパンを使わず、ベンディング機だけでバーリング加工が完了。
工程を集約できるため、段取り時間の短縮・設備コスト削減につながります。
また、生産ライン全体の最適化・自動化にも貢献します。
仕様
| 板厚 | 2.5mm |
| 材質 | SUS304 |
| 下穴経 | φ7.9 |
| バーリング径 | φ12 |
| 立ち上がり寸法 | 3mm |
| 成形方向 | 上向き |
| 重量 | 20kg |
| 下型固定方法 | 直置きまたはダイブロックホルダー |
