マルチオフセット金型
段取りもコストも、まとめて最適化！
異なる板厚の段曲げ加工も、金型はそのままでOK。マルチオフセット金型なら、薄板用・厚板用の2種類で幅広い板厚に対応可能です。
板厚が変わるたびに専用型を買い足す必要がなく、コスト削減につながります。
複数の板厚を扱う現場にとっては、まさに理想的な効率化ツール。交換は“板厚専用プレート”を入れ替えるだけで、工具は六角レンチ1本あれば十分。
段取りも簡単で、日常作業の手間も大きく軽減されます。使いやすさと経済性を両立した、現場想いの段曲げ金型です。
異なる板厚の段曲げ加工も、
金型はそのままでOK！
金型の特徴
POINT 1
異なる板厚も、金型はそのまま！
買い足し不要で、幅広い板厚に対応
板厚が変わっても、金型を丸ごと買い替える必要なし！
プレートだけを交換すればOKなので、コストを大幅に削減できます。
POINT 2

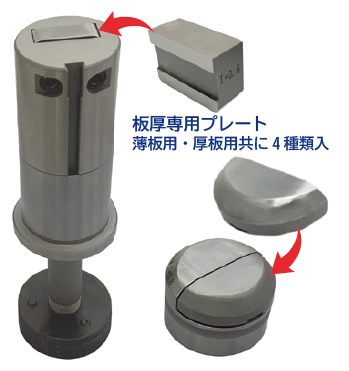

交換はプレートだけ！ 六角レンチ1本で完結
段取り簡単、誰でもすぐに使えます
金型交換と聞くと「手間がかかる」と思われがちですが、本製品は板厚ごとに専用プレートを差し替えるだけ。
工具も六角レンチ1本あればOKなので、作業者の負担がぐっと軽くなります。
POINT 3
複数の板厚を扱う現場 に最適！
段曲げ加工の効率が一気にアップ
板厚が異なる製品を同じラインで製作している現場では、「金型の切り替え」がネックになることも多いはず。
マルチオフセット金型を使えば、共通金型×交換プレートで対応できるため、作業時間の短縮・ミス防止・保管スペース削減にもつながります。
プレートの追加・特注対応もOK！
使用頻度や材質に応じて、追加プレートや特注仕様も対応可能です。
お気軽にご相談ください。

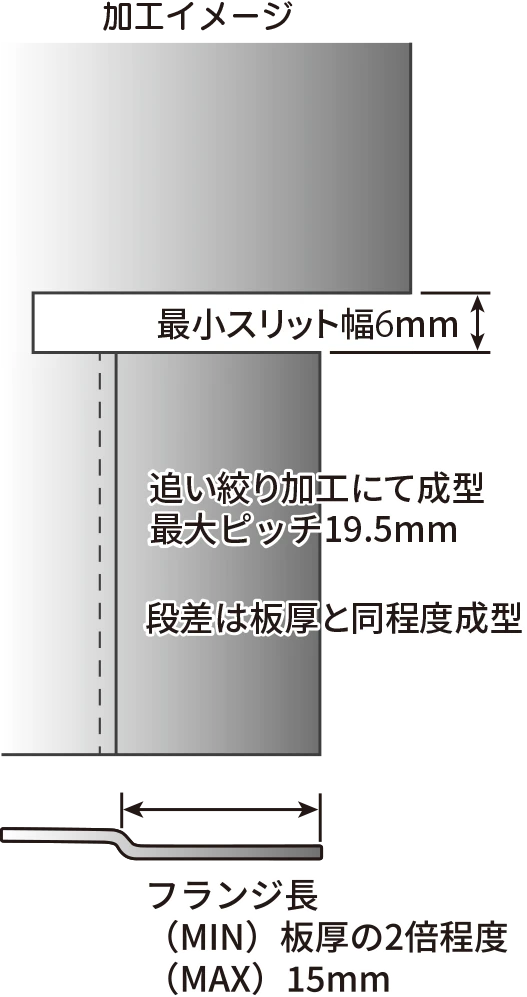

仕様
| 対象加工材 | SPCC |
| セット内容 | （薄板用）上下セット + 板厚専用プレート（0.6 / 0.8 / 1.0 / 1.2用 X 各1） （厚板用）上下セット + 板厚専用プレート（1.5 / 1.6 / 2.0 / 2.3用 X 各1） |
| セット価格 | 薄板用・厚板用共に各￥170,000- |
- ※見積・ご発注時に、薄板用セット又は厚板用セットのご指示をお願いします。
- ※薄板用セットと厚板用セットの板厚専用プレートは互換性がありません。
