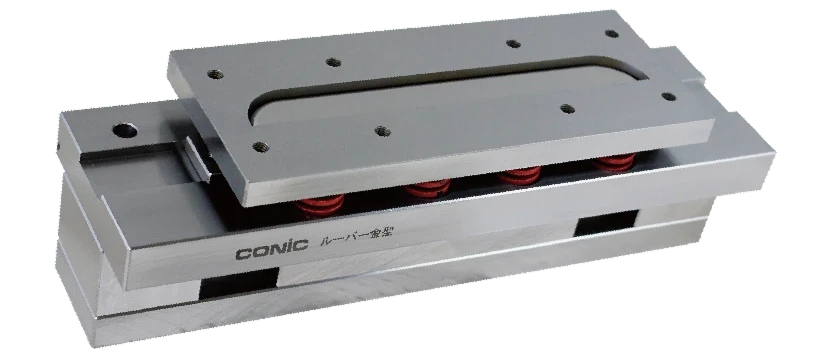

ルーバー金型

ルーバー金型
ルーバー金型
ルーバー金型
ルーバー金型で加工したもの

プレス加工じゃない!?
ベンディングでルーバー形成が完了!

パンチング用金型では難しかった、長さや高さのあるルーバー成形加工を、ベンディング機で実現できる特殊金型です。

これまでプレス加工でしか対応できなかった成形工程を、ベンディング機で行うことで工程の見直しやコスト削減が可能に。

専用サイドゲージとバックゲージの組み合わせにより、位置決めも正確でズレなく安定した加工が行えます。

大型サイズや高精度が求められるルーバー加工において、新たな加工ソリューションとしてご提案いたします。

「長さ」も「高さ」もOK!
ルーバー成形をベンディングで

ぜひお役立てください!

金型の特徴

POINT 1

長さも高さも自由自在! ルーバー加工をベンディング機で実現!

ベンディング機で、大型・高精度のルーバー加工が可能に

従来はプレス加工や専用パンチング型でしか対応できなかった長尺・高リブのルーバー成形を、この特殊設計のルーバー金型なら、ベンディング機で手軽に加工できます。

専用機不要で工程見直しが可能になりました。

POINT 2

ズレない! 正確な位置決めが可能

サイドゲージ+バックゲージで高精度をキープ

加工時のズレを防ぐため、専用サイドゲージとバックゲージを組み合わせて使用。

長さや位置がシビアなルーバーでも、安定して均一な仕上がりが得られます。

大型ワークでも再現性の高い加工が可能です。

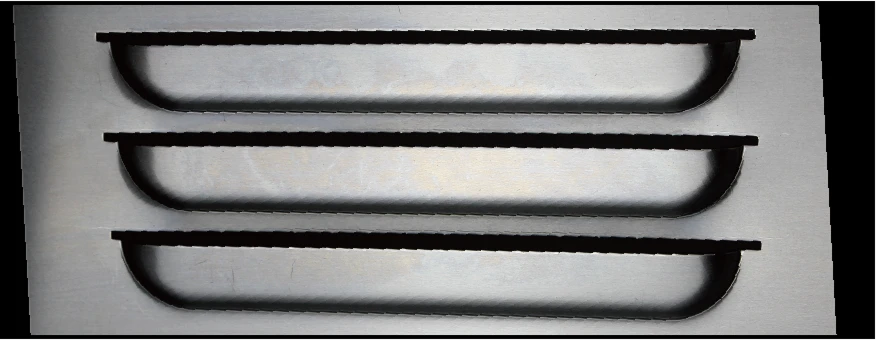

仕上がり例

POINT 3

プレスからベンディングへ! 工程もコストもスマート化

専用プレス設備に頼らない、新しい加工スタイル

この金型なら、ルーバー加工をベンディング機1台で完結できます。

加工工程をシンプルに見直せるため、設備の統一・保守の簡略化・段取り時間の短縮といった副次効果も。高精度・低コストの両立を目指す現場に最適です。

仕様

板厚 2.0mm
材質 AL
前加工 1mm * 220mm
採用加工ピッチ 30mm
位置決め 専用サイドゲージ付属
成形方向 上向き
重量 41kg
下型固定方法 直置きまたはダイブロックホルダー
ルーバー金型の仕様

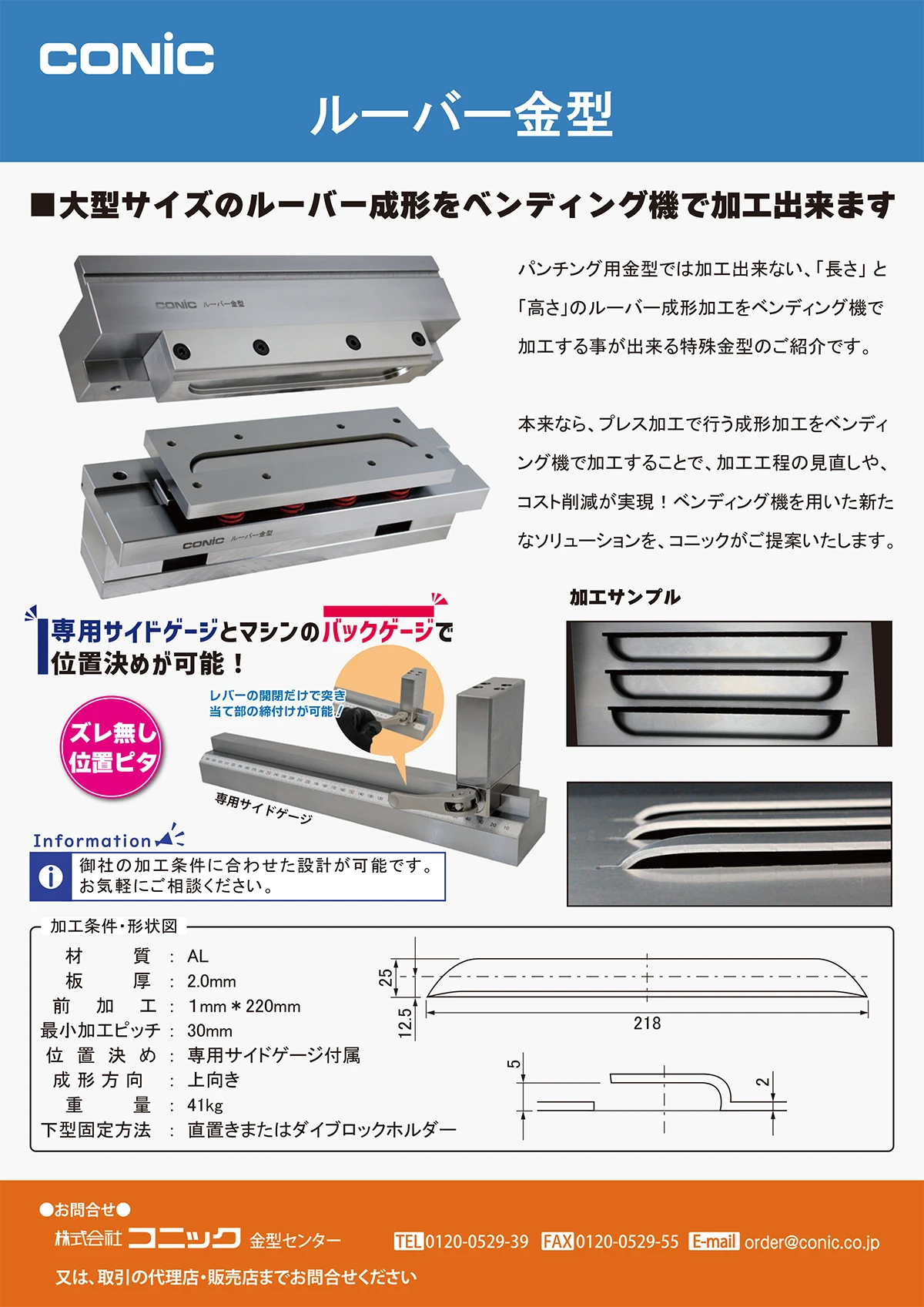

PDFダウンロード

さらに詳しい情報はPDFをご参照ください。
