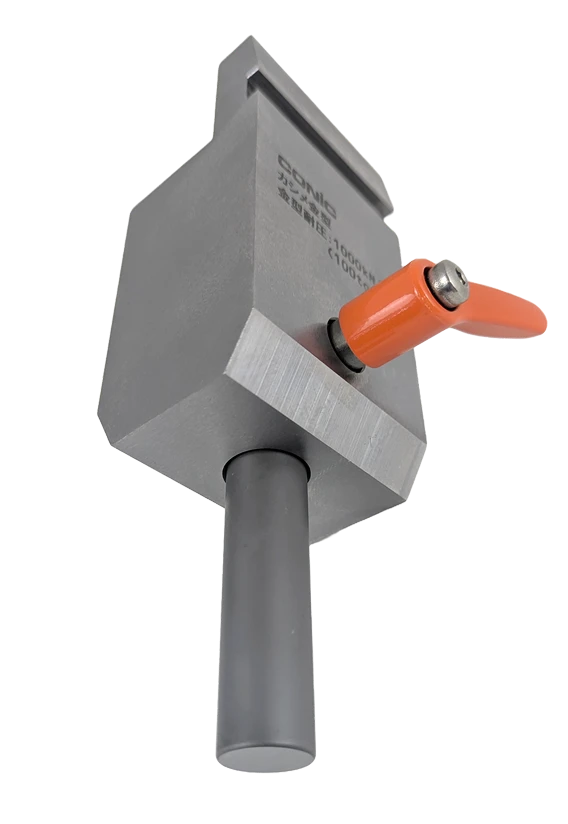

ベンディング用カシメ型

ベンディング用カシメ型

ベンディング用カシメ型
ベンディング用カシメ型
ベンディング用カシメ型
ベンディング用カシメ型で加工したもの

カシメは別工程があたりまえだと思っていませんか?

従来、カシメ加工は専用のカシメ機で行うのが一般的でした。

また、ベンディング金型で対応する場合も、ナットやスタッドなどカシメ部材ごとに専用設計が必要でした。

「ベンディング用カシメ型」は、ベンダー1台でカシメ加工を実現。パンチやダイをワンタッチ交換するだけで、ナット・スタッド・ファスナーなどに対応できます。

複数工程を一本化したい方、金型の管理をスマートにしたい方におすすめです。

ベンダーでカシメ完結、手間ゼロへ

ぜひお役立てください!

金型の特徴

POINT 1

「カシメは別工程」という 常識をくつがえす!

ベンダー1台で、ナットやスタッドのカシメが可能に

これまで専用のカシメ機や工程が必要だったカシメ加工。

この「ベンディング用カシメ型」なら、ベンダーでそのまま対応可能です。

段取り替えの手間も減り、現場の作業がぐっとシンプルに。

POINT 2

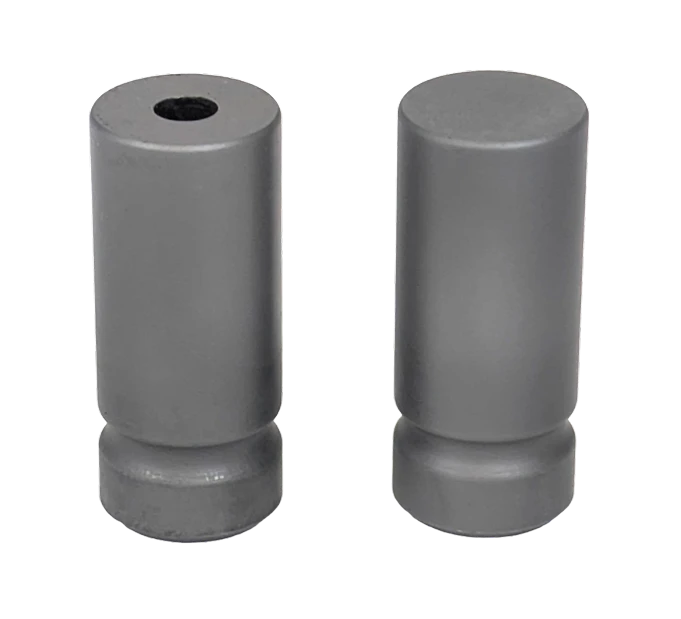

パンチ&ダイの ワンタッチ交換!

ナット・スタッド・ファスナーに柔軟対応

従来はカシメ部材ごとに金型の専用設計が必要でしたが、
本製品はワンタッチで金型を交換するだけ。

複数の部材に対応でき、金型の管理もスマートになります。

POINT 3

工程集約で、 生産効率アップ!

省スペース・省時間・省コストを同時に実現

専用機が不要になることで、設備コストの削減に直結。

また、工程を一本化することで、作業者の熟練度に依存しにくくなり、ミスや手戻りも減らせます。

仕様

板厚 1.6mm
材質 SPCC
前加工 下穴加工が必要
位置決め スタッドダイを外して位置決め
下型固定方法 サッシ用分割1Vダイホルダー

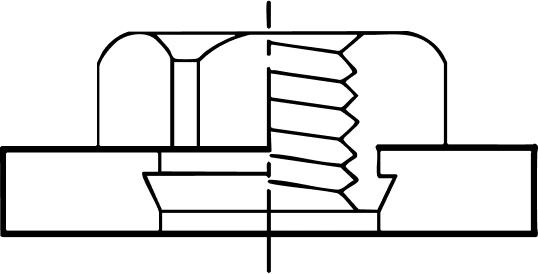

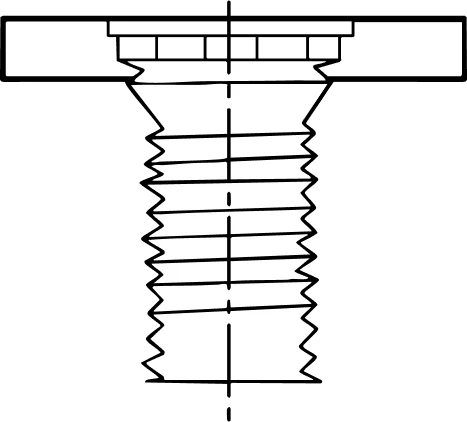

ベンディング用カシメ型の仕様
ベンディング用カシメ型の仕様

動画

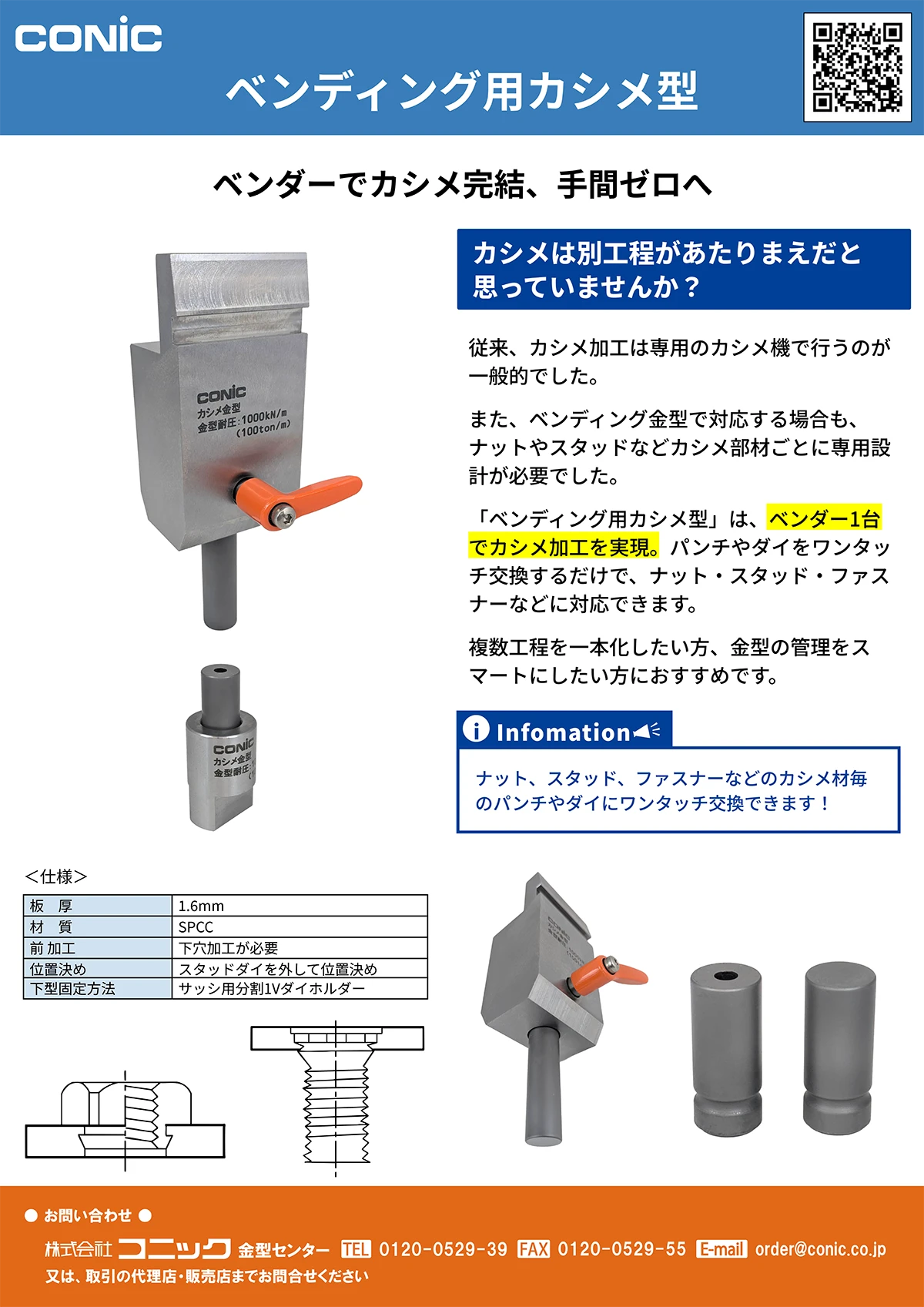

PDFダウンロード

さらに詳しい情報はPDFをご参照ください。

  • ベンディング用カシメ型の特徴
  • Information
  • ベンディング用カシメ型の仕様
