アングルガイド
アングルガイド
小さなワークも安全・正確に！
角度自在の曲げ加工ガイド
アングルガイドは、角度曲げや小型ワークの加工に最適な補助治具です。
直角および左右70度までの角度設定が可能で、任意の角度で正確な曲げ加工を実現します。
Vミゾ近くまでスライドするガイドバーにより、小さなワークもしっかり保持され、安全性と作業効率を両立。
手で支える必要がなく、指先の巻き込み事故も防止できるため、加工の安心感が向上します。
小さい部材や複雑な曲げ加工のニーズにも柔軟に対応し、品質の高い仕上がりをサポートします。
任意の角度でピタッと決まる、
職人の味方！
POINT 1
手を添えずに安全曲げ加工
手で支える必要なし！巻き込み事故リスクを大幅軽減
小さなワークもガイドバーでしっかり固定できるため、手で支える必要がありません。
指先を巻き込む事故のリスクを抑え、安全に作業できます。
POINT 2
角度設定は直角も斜めも自由自在
任意の角度で曲げ可能！直角から左右70度までしっかり対応
直角はもちろん、左右70度までの角度決めが可能で、任意の角度に対応できます。
複雑な形状の部材も狙った角度で正確に曲げられます。
POINT 3
スライド式ガイドバーで安定加工
ガイドバーがVミゾ近くまで移動！小さなワークもずれずに固定
ガイドバーがVミゾ付近までスライドする構造で、小型のワークも安定して保持できます。
細かな部材の曲げ加工でも、ズレが少なく精度の高い仕上がりが可能です。

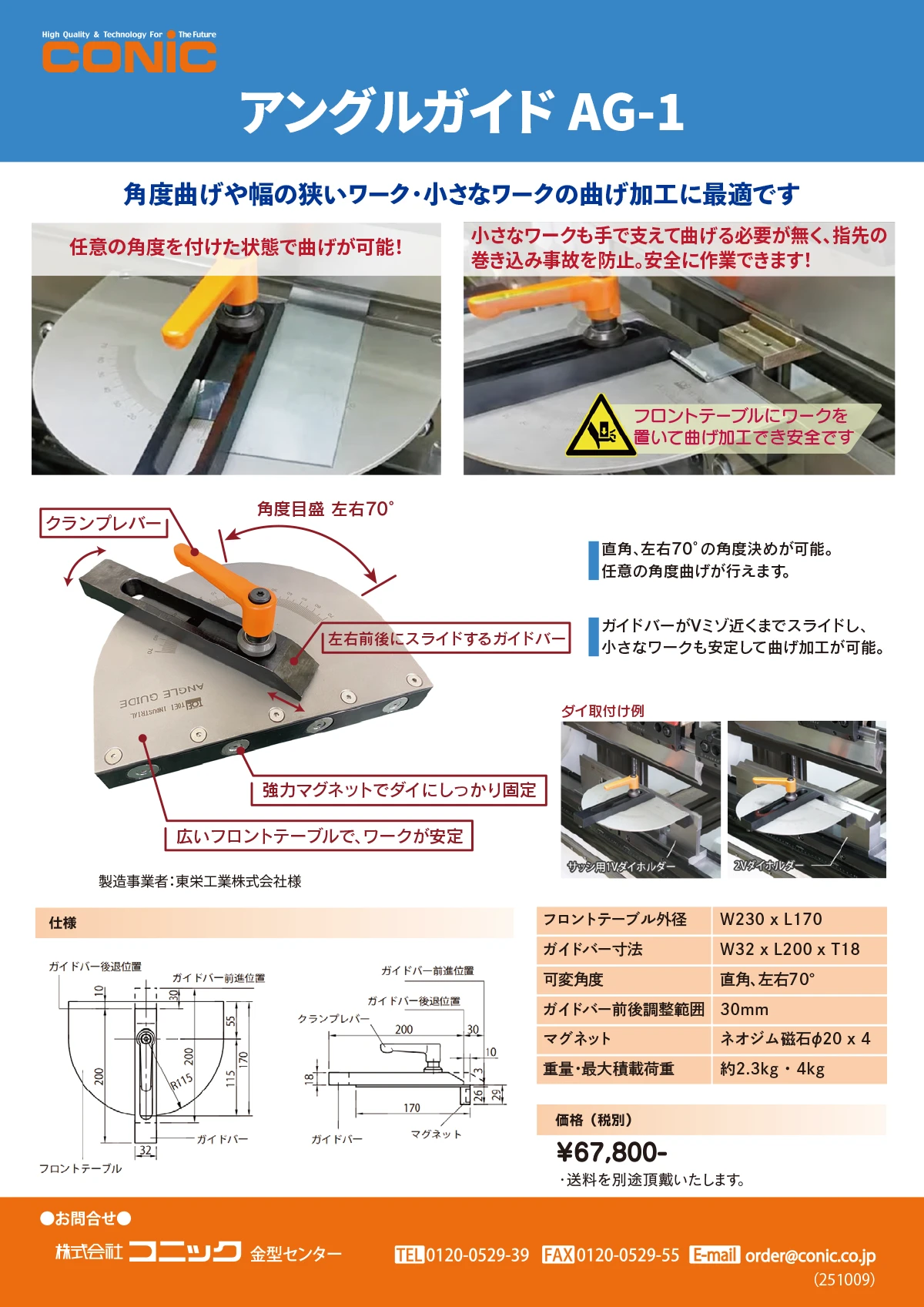

仕様
| フロントテーブル外径 | W230 x L170 |
|---|---|
| ガイドバー寸法 | W32 x L200 x T18 |
| 可変角度 | 直角 / 左右70° |
| ガイドバー前後調整範囲 | 30mm |
| マグネット | ネオジム磁石φ20 x 4 |
| 重量・最大積載荷重 | 約2.3kg ・ 4kg |
使い方
安全のため、アングルガイド取付け・取り外しの際は、機械の電源を切ってから行ってください。
（１）ダイと本体をマグネットで密着させます
（２）プラスチックハンマーで本体のフロントテーブルとダイ上面の位置が合う様に調整します。
（３）ガイドバーの目盛線を任意の角度に合わせて、ワークをガイドバーに当てて加工を開始します。
※クランプレバーがパンチやブレーキに干渉する場合は、レバーを上に引き上げて回す事で任意の位置に変更が可能です。
角度曲げの注意点
角度曲げ加工の際はフロントテーブルの鋭角側にワークを置いて加工してください。
広角側にワークを置いて加工すると、ガイドバーにワークが干渉し加工ができません。
ご使用されるダイホルダーに関して
ダイハイト60mmのサッシ用1Vダイをご使用される場合は、ダイホルダーをワンタッチダイホルダーの様にクランプするタイプをお勧めします。
金型に着磁した場合
マグネットにより強く着磁した際は、消磁器で脱磁してください。
消磁器をお持ちでない場合は、スイッチを押すだけで簡単に消磁できる、安価で高性能な消磁器「HOZAN製 HC-33」をお勧めします。
アングルガイドをお試しいただけます
お試し頂ける貸出用アングルガイドをご用意しております。
お気軽にコニック金型センターまでお問い合わせください。
