Chày cối tạo hình
LOUVER
LOUVER
FORMING SHAPE
Gia công hướng lên
Công dụng
Được sử dụng cho một nút chặn định vị.
Quá trình tạo hình của mũi giáo để tạo ra một lỗ mở.
Được sử dụng để cung cấp luồng không khí hoặc thông gió.
Ví dụ
Dụng cụ tạo hình này sẽ kéo phôi cắt ra.
Xử lý kép.
Xử lý kép và đối diện nhau.
Dụng cụ tạo hình này sẽ kéo phôi cắt ra.

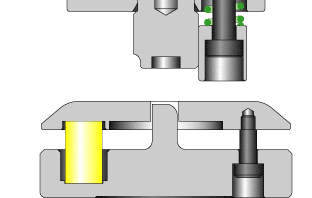

Click to zoomTổng quan về hình dạng
Dụng cụ tạo hình này cắt và kéo phôi.
NOTE
-
1）Điều kiện đột
Độ dày vật liệu ≦ 2.3 mm
Chiều rộng (A) ≧ Chiều cao(H) x 2
Chiều cao (H) ≦ Độ dày vật liệu x 4 (thép nhẹ)Khoảng cách từ tâm tạo hình này đến tâm tạo hình kia P ≧ 5
C ≧ 5 (Độ dày vật liệu ≦ 1,6 mm
C ≧ 8 (Độ dày vật liệu ＞ 1,6 mm)
Chiều cao (H) ≦ Độ dày vật liệu x 3,5 (Thép không gỉ, Nhôm)- ※Nếu không đáp ứng được các điều kiện đột, vui lòng liên hệ với chúng tôi.
- 2）Ngoại trừ một số mẫu, chày bộ dụng cụ này là loại lưỡi dao có thể thay thế.
