COUNTERSINK FOR COUNTERSUNK SCREW

Chày cối tạo hình

COUNTERSINK

Gia công hướng lên

Gia công hướng lên

Hình dạng tạo hình

Gia công hướng lên và hướng xuống

Định vị, hoa văn trang trí của vật liệu hoặc tương tự.

Quy trình tạo hình để tạo vát cho vật liệu.
Dùng bắt chìm đầu vít, tạo vát cho góc sau khi đục lỗ, dẫn hướng ren.

Đây là ví dụ về vát 120° ở một góc.
Nó được sử dụng để chìm đinh tán.

Ví dụ về tạo hình vát chữ C trên hình chữ nhật có vát góc.

Ví dụ về tạo hình vát chữ C trên một hình tam giác có vát góc.

Một phôi được gia công thành hình bán cầu.

1）Hình dạng của vát cạnh.
(TYPE 1) Vát cạnh có tiết diện thẳng. (Xem Hình 1)
(TYPE 2) Vát cạnh không có tiết diện thẳng. (Xem Hình 2)
TYPE 1 sẽ đẹp hơn TYPE 2 khi lắp vít chìm. TYPE 1 là tiêu chuẩn của CONIC.

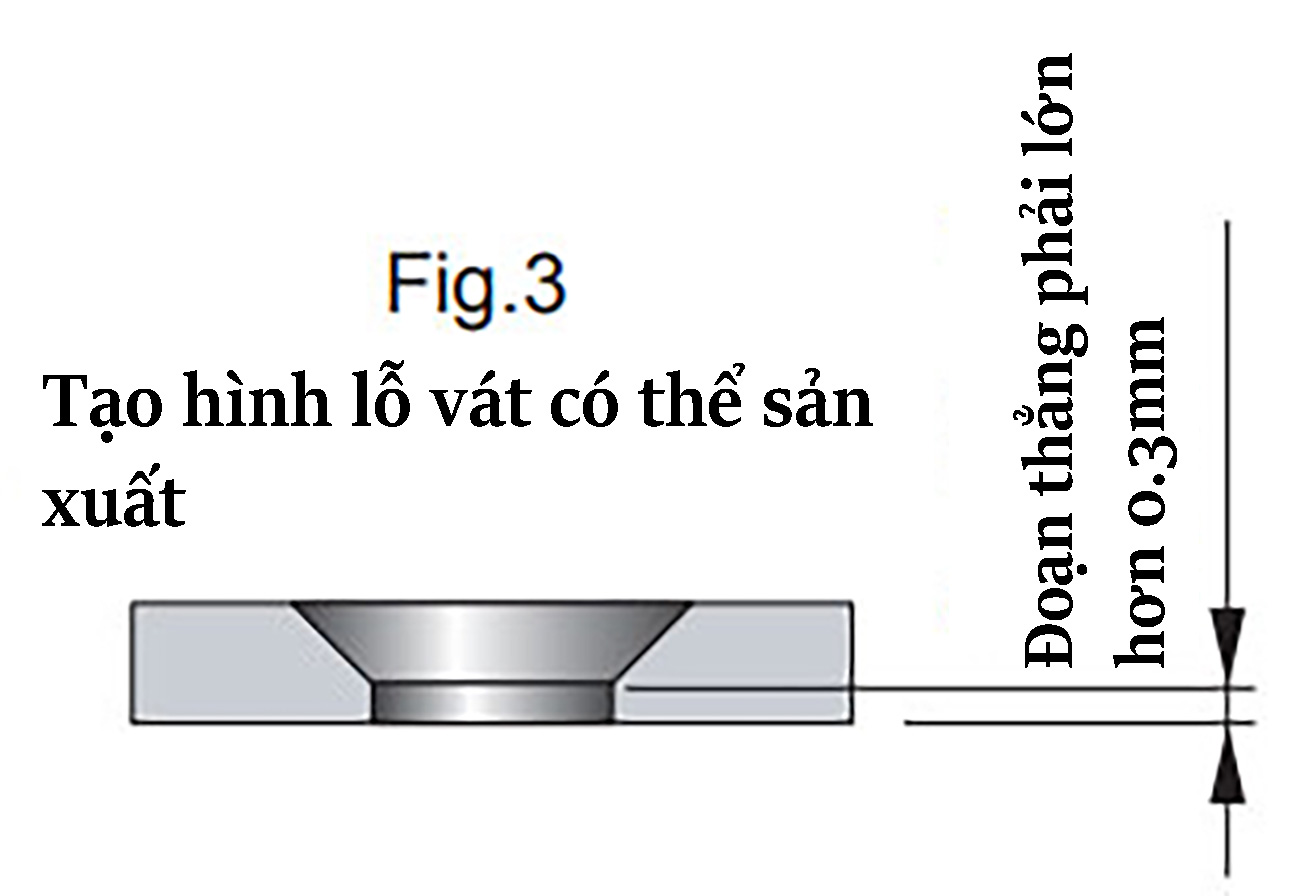

2）Không thể tạo vát toàn bộ vật liệu từ trên xuống dưới vì tiếp xúc với chày và cối.

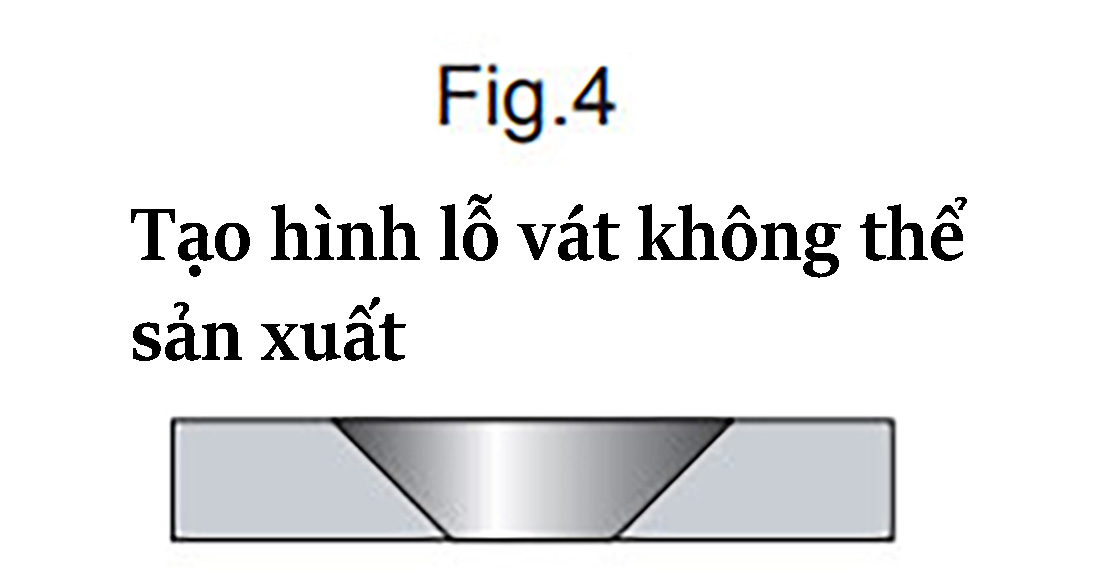

Yêu cầu tiết diện thẳng như Hình 4.
3）Đường kính đầu vít chìm tiêu chuẩn gấp đôi kích thước vít. Nhưng một số đường kính đầu vít nhỏ hơn tiêu chuẩn. Vì vậy, hãy cẩn thận khi bạn đặt hàng
4）Nếu một lượng lớn vát cạnh, Nâng lên xung quanh vát cạnh. Trong trường hợp đó, có thể giảm bằng cách tăng đường kính lỗ trước
