เครื่องมือขึ้นรูป

Z-BENDING

LANCE (Z-BENDING)

Z-BENDING

Z-BENDING

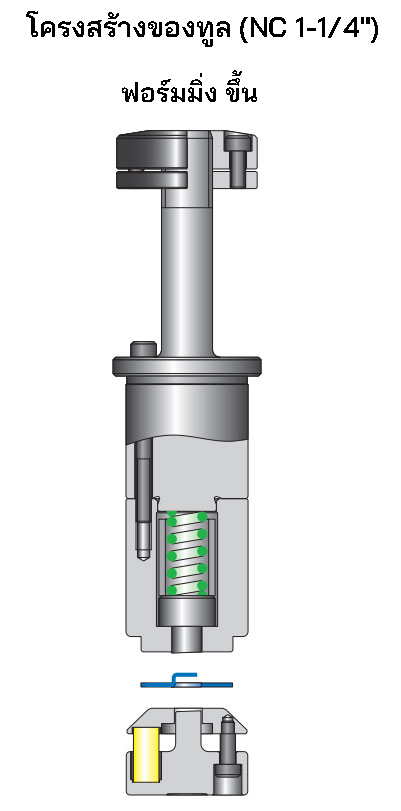

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

การใช้งาน

กระบวนการขึ้นรูปเหมือนรูปตัว Z ใช้สำหรับเป็นข้อเกี่ยว, การวางตำแหน่ง และตัวหยุด

ตัวอย่าง

ใช้สำหรับประกอบชิ้นส่วน

ใช้เป็นตะข้อเกี่ยว ชั้นวางเฟอร์นิเจอร์

ใช้ประกอบชิ้นส่วน2ชิ้นเข้าด้วยกัน

ใช้สำหรับขึ้นรูปและตัดในเวลาเดียวกัน

มุมมองจากด้านบน

ชิ้นงาน A และ B เชื่อมต่อกันด้วยการเจาะครึ่งสี่เหลี่ยม

หมายเหตุ
  • 1)โปรดระบุขนาดแต่ละส่วน เมื่อคุณสั่งซื้อ

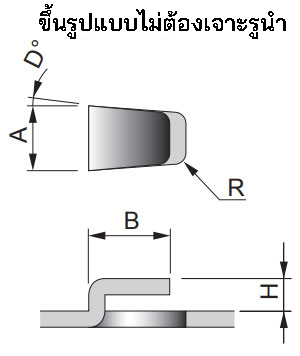

  • 2)ในกรณีที่ขึ้นรูปโดยไม่มีรูนำ จำเป็นต้องใส่มุม (D) เพื่อป้องกันการผิดพลาดของการขึ้นรูป
    มุม (D) ต้องมากกว่า 2°
    (มุมที่แนะนำมากกว่า 5 °)

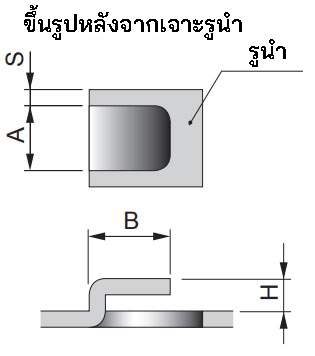

  • 3)อายุการใช้งานของทูลจะนานขึ้น โดยการใช้รูนำ
  • 4)ทิศทางการขึ้นรูปจะเป็นขึ้นด้านบน กรณีขึ้นรูปลง จะเกิดปัญหาในการเคลื่อนย้ายชิ้นงาน
