เครื่องมือขึ้นรูป

TAP BURRING

TAP BURRING

TAP BURRING

TAP BURRING

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ลง

ฟอร์มมิ่ง ลง

การใช้งาน

เมื่อต้องใช้สกรูบนแผ่นโลหะบาง จะต้องทำฟอร์มมิ่งให้สกรูยึดติดบนแผ่นโลหะ

ตัวอย่าง

ภาพด้านหลังของฟอร์มมิ่ง

ภาพตัวอย่างงานฟอร์มมิ่ง ค่าความสูงถ้ามากกว่าความหนาเกิน 1.8 เท่า จะเกินครีบตรงปลาย

มุมมองจากด้านบน

กระบวนการขึ้นรูปสำหรับทำท่อเกลียวสำหรับสกรู ทำให้เกลียวสำหรับสกรูและเพิ่มขึ้นที่ใส่แบริ่งสำหรับท่อ

หมายเหตุ
  • 1)ความสูง (H) ประมาณเท่ากับความหนาของวัสดุ

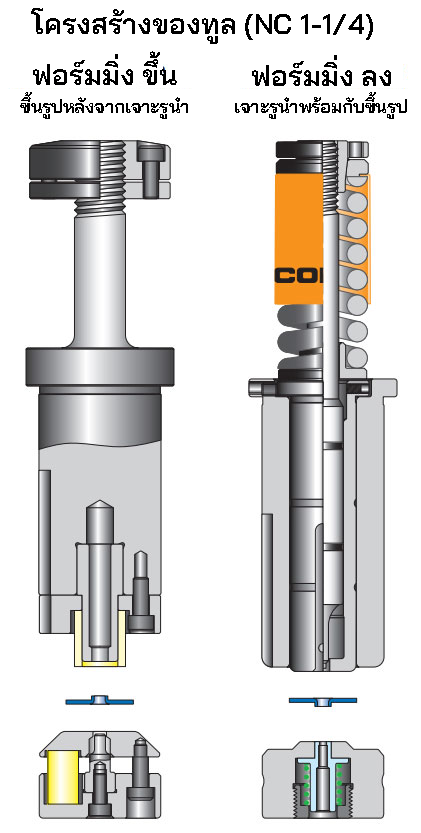

  • 2)ทูลมี 2 ประเภท คือ
  •  ・แบบเจาะรูนำพร้อมกับขึ้นรูปในเวลาเดียวกัน
  •  ・และแบบขึ้นรูปหลังจากเจาะรูนำแล้ว

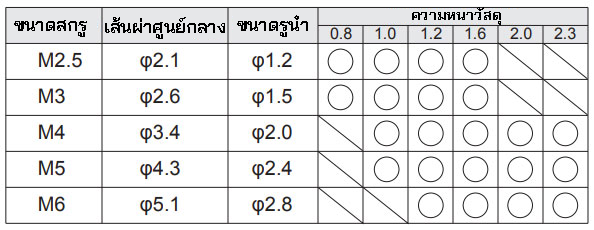

  • 3)โปรดระบุขนาดสกรูหรือเส้นผ่านศูนย์กลาง (A) เมื่อสั่งซื้อขนาดมาตรบานของเราแสดงไว้ในตารางด้านล่าง
    Material thickness
  • 4)ดายพิน ของฟอร์มมิ่งขึ้นแบบขนาดมาตรฐานจะเคลือบ TiN" เพื่อความทนทานที่ดีขึ้น
