เครื่องมือขึ้นรูป

LOUVER FOR AIR FLOW

LOUVER FOR AIR FLOW

LOUVER

LOUVER

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

Louver
การใช้งาน

ใช้ระบายความร้อน

ตัวอย่าง

สามารถเปลี่ยนความกว้าง ยาว ระยะห่าง หรือ ความสูงได้

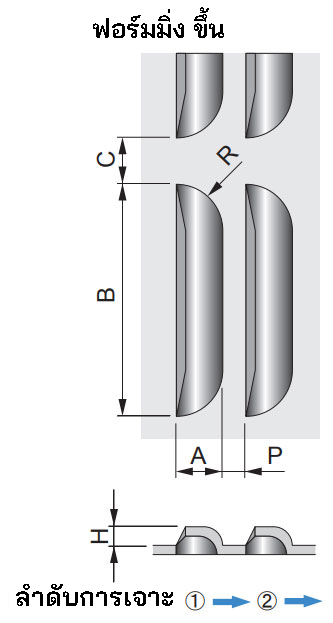

มุมมองจากด้านบน

ขั้นตอนการขึ้นรูป เพื่อสร้างช่องเปิด ใช้เพื่อให้อากาศไหลเวียน หรือระบายอากาศ

หมายเหตุ
  • 1)งื่อนไขการใช้งาน
    ความหนาของวัสดุ ≦ 2.3 mm
    ความกว้าง (A) ≧ Height(H) x 2
    ระยะพิทช์ P ≧ 5
    C ≧ 5 (ความหนาของวัสดุ ≦ 1.6 mm
    C ≧ 8 (ความหนาของวัสดุ > 1.6 mm)
    ความสูง(H) ≦ ความหนาของวัสดุ x 4 (เหล็ก)
    ความสูง(H) ≦ ความหนาของวัสดุ x 3.5 (สแตนเลส, อลูมิเนียม)
    • หากไม่ตรงตามเงื่อนไขการเจาะ โปรดติดต่อเรา

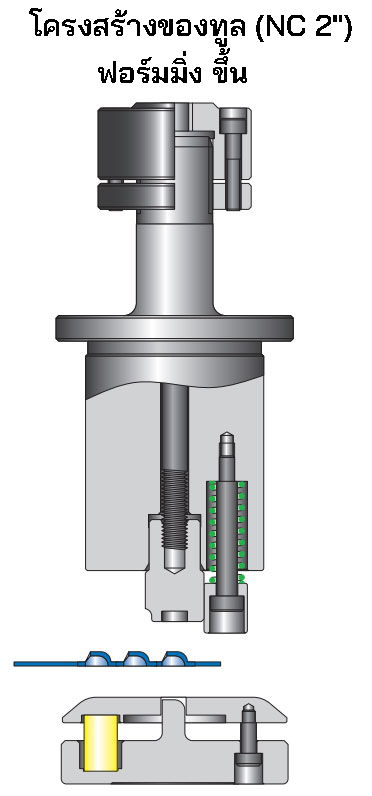

  • 2)ทูลชุดบน เป็นแบบเปลี่ยนปลายได้ ยกเว้นบางรุ่น
