เครื่องมือขึ้นรูป

L-BENDING

LANCE (L-BENDING)

L-BENDING

L-BENDING

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

การใช้งาน

กระบวนการขึ้นรูปเหมือนรูปตัว L ใช้สำหรับเป็นขอเกี่ยว การวางตำแหน่งและตัวหยุด

ตัวอย่าง

พับรูปตัว L ที่ขอบชิ้นงาน

ตัวอย่างการขึ้นรูปชิ้นงาน

สำหรับแขวนชั้นวางของ

ใช้สำหรับหยุด ตัดและพับชิ้นงาน ในเวลาเดียวกัน

มุมมองจากด้านบน

ชิ้นงาน A กับ B ประสานเข้าด้วยกัน

หมายเหตุ
  • 1)โปรดระบุขนาดของแต่ละส่วน เมื่อคุณสั่งซื้อ

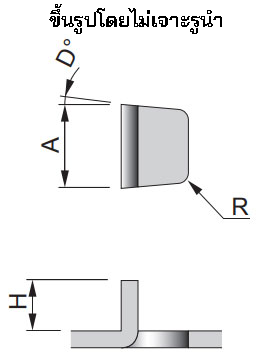

  • 2)ในกรณีที่ขึ้นรูปโดยไม่มีรูนำ จำเป็นต้องใส่มุม (D) เพื่อป้องกันการขึ้นรูปผิดพลาด มุม (D) ต้องมากกว่า 2° (มุมที่แนะนำมากกว่า 5°.)

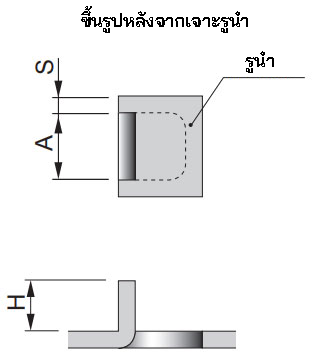

  • 3)อายุการใช้งานของทูลจะนานขึ้นด้วยโดยการใช้รูนำ
  • 4)ทิศทางการขึ้นรูปเป็นขึ้นด้านบน กรณีขึ้นรูปลงอาจจะเกิดปัญหาในการเคลื่อนย้ายชิ้นงาน
