เครื่องมือขึ้นรูป

HALF SHEAR

HALF SHEAR(SHEAR BUTTON)

HALF SHEAR

HALF SHEAR
(SHEAR BUTTON)

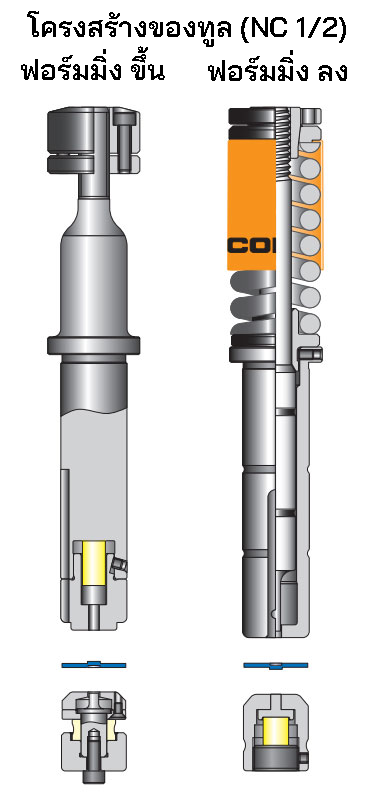

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ลง

ฟอร์มมิ่ง ลง

HALF PIERCING (ADJUST FREE)

HALF SHEAR

FORMING SHAPE

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ลง

ฟอร์มมิ่ง ลง

การใช้งาน

การขึ้นรูปครึ่งหนึ่งความหนาของวัสดุ ใช้สำหรับวางตำแหน่งหรือเป็นตัวหยุด

หมายเหตุ
  • 1)กรุณาระบุขนาด A หรือ B เมื่อสั่งซื้อ (คุณสามารถกำหนดได้ทั้ง A และ B)
  • 2)ความสูง (H) ควรน้อยกว่า 60% ของความหนาของวัสดุ
    นอกจากนี้ เว้นแต่ว่าแจ้งเป็นอย่างอื่นให้เราทราบ
    เป็นประมาณครึ่งหนึ่งของวัสดุ
  • 3)ค่าความคลาดเคลื่อนของขนาดของคำสั่งของคุณ จะเป็น +- 0.02
    โปรดระบุว่าคุณต้องการความคลาดเคลื่อนของขนาดอื่นๆ หรือไม่
  • 4)นอกจากนี้คุณยังสามารถกำหนดความต้องการ (φA < φB)
  • 5)สามารถแปรรูปเป็นรูปทรงพิเศษหรือรูปทรงสามเหลี่ยมผืนผ้าได้

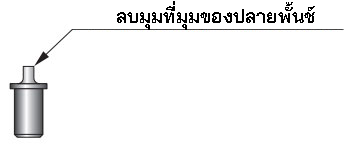

  • 6)หากปุ่มเฉือนหลุดง่าย ให้ทำการลบมุมที่มุมของปลายพั้นซ์เพื่อให้ลบออกยาก
    Put chamfering on the corner
  • 7)แม้ว่าความหนาจะเปลี่ยนไป แต่ก็สามารถสร้างเครื่องมือปรับความสูงที่ไม่จำเป็นได้
