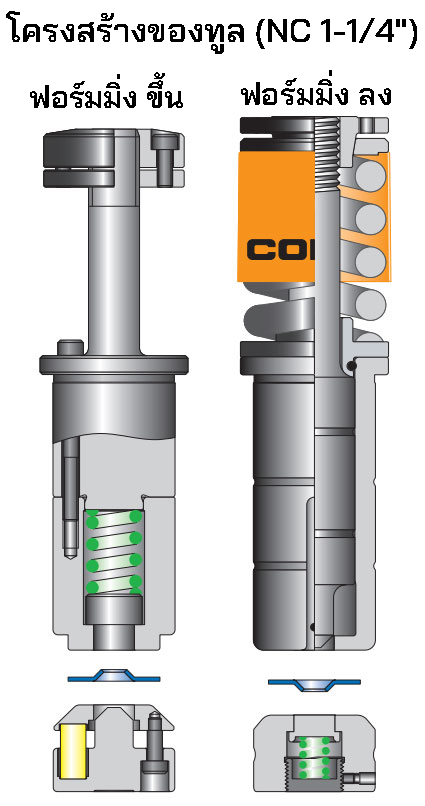

COUNTERSINK FOR COUNTERSUNK SCREW

เครื่องมือขึ้นรูป

COUNTERSINK FOR COUNTERSUNK SCREW

COUNTERSINK FOR COUNTERSUNK SCREW (CHAMFERING)

COUNTERSINK

COUNTERSINK

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ลง

ฟอร์มมิ่ง ขึ้น

CHAMFERING (BOTH SIDE)

FORMING SHAPE

FORMING SHAPE

ฟอร์มมิ่งทั้งสองด้าน

ฟอร์มมิ่งทั้งสองด้าน

การใช้งาน

กำหนดตำแหน่ง, ทำแชมเฟอร์บนแผ่นวัสดุเพื่อ หลบหัวน็อต, เพื่อลบครีบหลังจากการเจาะรู, ไกด์รูนำ

ตัวอย่าง

ตัวอย่างแชมเฟอร์ 120 องศา เพื่อใช้กับรีเวท

ตัวอย่าง การทำc แชมเฟอร์

ตัวอย่างการทำ c แชมเฟอร์

COUNTERSINK FOR COUNTERSUNK SCREW (CHAMFERING)

มุมมองจากด้านบน

กระบวนการขึ้นรูปของการลบมุมกับวัสดุ ใช้สำหรับขันสกรูหัวจม ทำการลบมุมหลังการเจาะ

หมายเหตุ

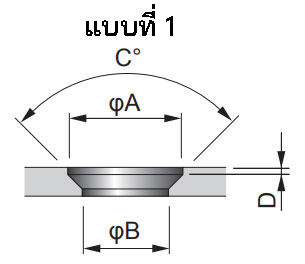

  • 1)รูปร่างของมุมลบมุม (แบบที่ 1) ลบมุมที่มีส่วนตรง (ดูรูปที่ 1) (แบบที่ 2) การลบมุมโดยไม่มีส่วนตรง (ดูรูปที่ 2) ลักษณะที่ปรากฏของ แบบที่ 1 จะดีกว่า แบบที่ 2 เมื่อใส่สกรูหัวจม แบบที่ 1 เป็นมาตรฐานของ CONIC
    Fig.1 TYPE 1
    Fig.2 TYPE 2
  • 2)ไม่สามารถทำการลบมุมทั้งหมดจากบนลงล่างของวัสดุได้ เพราะ พั้นช์ กับ ดายจะชนกัน ทำทูลเสียหาย ต้องมีส่วนตรงเช่นรูปที่ 4

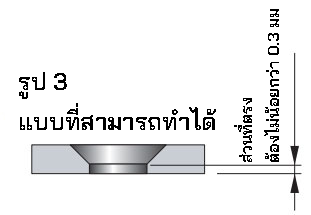

    Fig.3 Chamfering that can be formed by the press.
    Fig.4 Chamfering that can not be formed by the press.
  • 3)เส้นผ่านศูนย์กลางของสกรูหัวจมมาตรฐานคือสองเท่าของขนาดสกรู แต่เส้นผ่านศูนย์กลางของหัวสกรูบางตัวมีขนาดเล็กกว่ามาตรฐาน ดังนั้นโปรดใช้ความระมัดระวังเมื่อคุณสั่งซื้อ
  • 4)หากมีการลบมุมขนาดใหญ่ ทำให้รอบๆ การลบมุมสูงขึ้น ในกรณีนี้ สามารถลดขนาดได้โดยการเพิ่มเส้นผ่านศูนย์กลางของรูนำ
