เครื่องมือขึ้นรูป

BURRING

BURRING

BURRING

BURRING

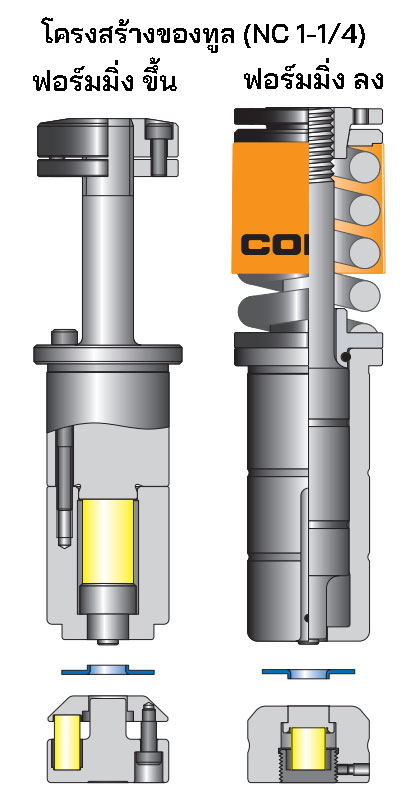

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ลง

ฟอร์มมิ่ง ลง

การใช้งาน

ทำรูสำหรับร้อยท่อ, รูน้ำทิ้ง, รูระบายอากาศ ฯลฯ

ตัวอย่าง

สำหรับร้อยท่อขนาดต่างๆ หลังจากเจาะรูนำ สามารถขึ้นรูปได้ในขั้นตอนเดียว

รูที่ขนาดใหญ่เกินขนาดทูล เช่น วงกลมขนาด 300 มม.สามารถทำได้โดยการตีต่อเนื่อง

รูปแสดงการขึ้นรูปแบบต่างๆ

มุมมองจากด้านบน

ขั้นตอนการขึ้นรูปเพื่อทำช่องสำหรับท่อ ใช้เพื่อเป็นแนวทางหรือป้องกันท่อ

หมายเหตุ
  • 1)โปรดระบุขนาด (A) หรือ (B) เมื่อคุณสั่งซื้อ
  • 2) เราขอแนะนำทูลเคลือบและ ชุดดาย สำหรับงานหนัก
    (กรณีฟอร์มมิ่งขึ้น) เพื่อลดปัญหา เช่น วัสดุที่ขึ้นรูปยาก เช่น สแตนเลส

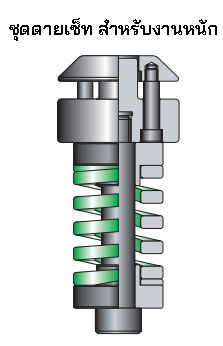

    Heavy duty type dieset
  • 3)เส้นผ่านศูนย์กลางของรูนำ จะเป็นตามสูตรต่อไปนี้
    เส้นผ่านศูนย์กลางโดยประมาณ
    = A + 1.8xความหนาของวัสดุ - 2xH
