เครื่องมือขึ้นรูป

BEADING

BEADING

ขอบวัสดุ

ขอบวัสดุ

ฟอร์มมิ่ง ขึ้น

ฟอร์มมิ่ง ขึ้น

ภาพการขึ้นรูป

ภาพการขึ้นรูป

Beading
การใช้งาน

ใช้เพื่อเสริมความแข็งแรงของชิ้นงาน, ทำกันลื่น

ตัวอย่าง

จุดเริ่มต้นและจุดสุดท้ายรูปร่างจะไม่สวยเราแนะนำให้ใช้ทูลเฉพาะสำหรับจุดเริ่มต้นและจุดสุดท้าย

มุมมองจากด้านบน

ขั้นตอนการขึ้นรูปลายนูน ที่สามารถตีได้ต่อเนื่องตลอดแผ่น
ใช้สำหรับเสริมความแข็งแรง กันลื่น หรือตกแต่ง

หมายเหตุ

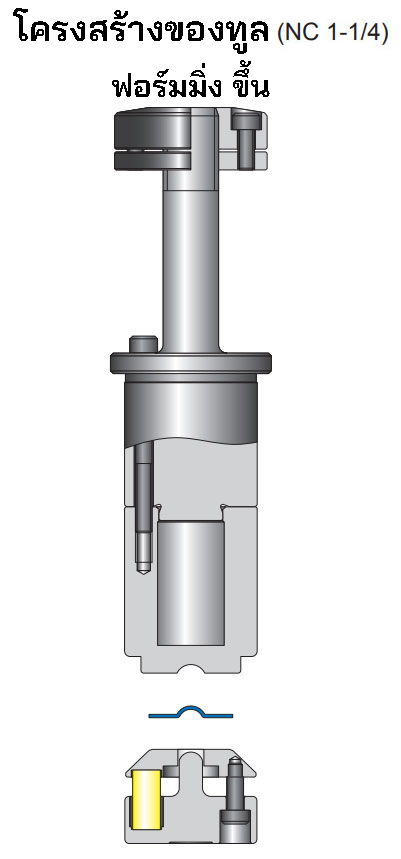

ฟอร์มมิ่ง ขึ้น

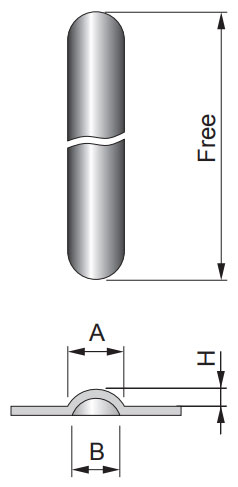

  • 1)ความสูง (H) ควรน้อยกว่า 40% ของความกว้าง (A)
  • 2)กรุณาระบุขนาด A หรือ B เมื่อสั่งซื้อ
  • 3)ทูลแบ่งเป็นประเภทต่างๆ ต่อไปนี้
    • สำหรับเส้นตรง (เจาะส่วนตรง)
    • สำหรับส่วนโค้ง (เจาะส่วนโค้ง)
    • สำหรับส่วนปลาย (เจาะส่วนปลายของ beading)
    โปรดระบุประเภททูล เมื่อคุณสั่งซื้อ

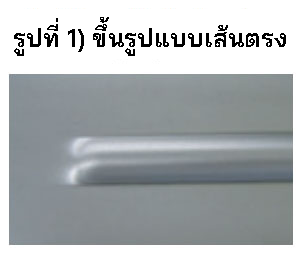

Fig.1) Formed by the linear type tooling only.

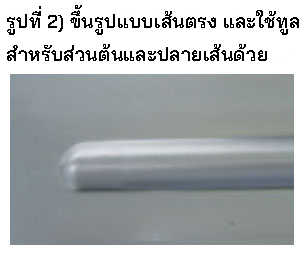

Fig.2) Formed by the linear type tooling and end face tooling.
