上出しポジショニング型
打抜き加工時、製品の上面に位置決め凸部を成形する型ＳＰＣ、
アルミの板厚0.8～1.6mmまで成形可能。
下出しポジショニング型
打抜き加工時、製品の下面に位置決め凸部を成形する型ＳＰＣ、
アルミの板厚0.8～1.2mmまで成形可能。
ポジショニングⅡ金型
ポジショニングⅡ金型
裏面に穴が残らない！
塗装対応の新発想位置決め金型
塗装面となる裏側に凹みができない、全く新しい位置決め金型『ポジショニングⅡ金型』。
ハーフパンチやダボのように凸部を成形しつつも、裏面に穴が発生しないため、溶接部品の位置決めが省力化され、後工程の穴埋め・磨き作業が不要になります。
SPCやアルミの薄板（0.8〜1.6mm）に対応し、「上出し」「下出し」2タイプを用意。
治具の管理不要で、生産性・外観品質の両立を実現します。
もう穴埋め作業はいりません！
金型の特徴
POINT 1
裏面に穴が残らない独自構造
塗装面でも使える！穴埋め・磨き工程を不要にする画期的金型
塗装仕上げ面でも裏に穴や凹みができない独自の金型構造です。
後工程の穴埋めや研磨作業が不要になり、仕上がりも安定します。
POINT 2
治具レスで位置決めが可能
治具不要で現場もスッキリ！段取り作業と管理コストを削減
治具を使わずに、金型だけで正確な位置決めが可能になります。
治具の設計・管理が不要となり、現場の手間とコストを削減します。
POINT 3
上出し・下出しで板厚別に対応
板厚0.8～1.6mmまで対応！加工方向に合わせて選べる2タイプ
上出し型・下出し型の2種類があり、加工方向や板厚に応じて使い分け可能です。
SPCやアルミの薄鋼板にも対応し、汎用性の高い設計です。

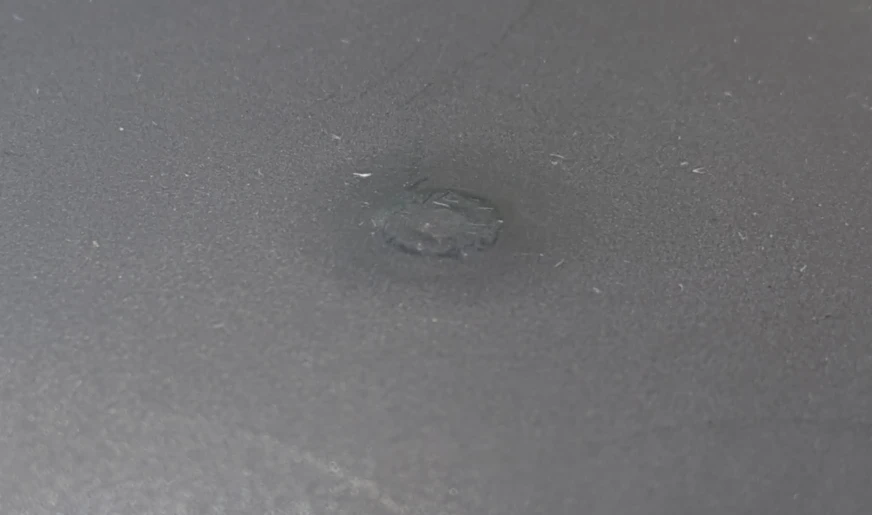

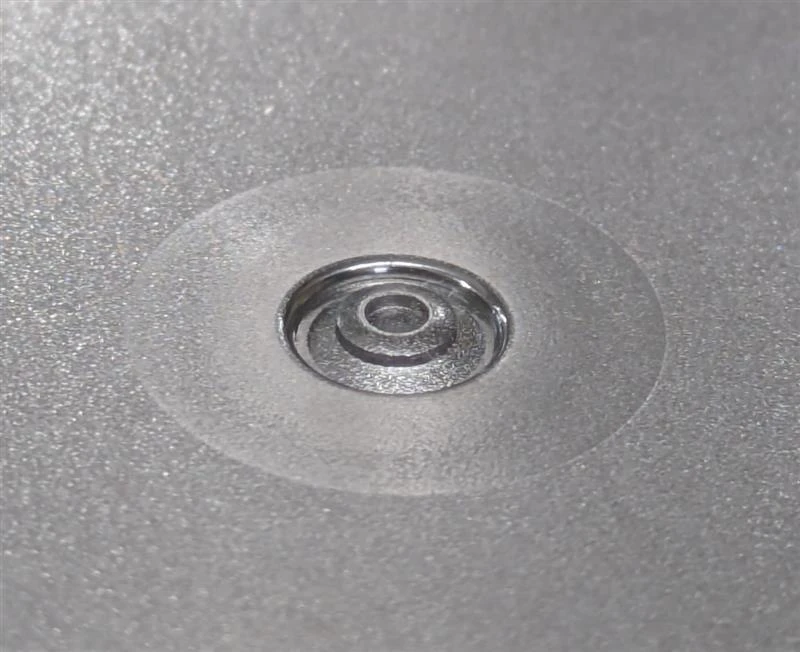

| ポジショニング凸面 | ポジショニング裏面 |
 |
 |
ご注意
板厚毎の専用設計となります。
ご依頼の際には板厚をご指示ください。
ポジショニングⅡ金型はステンレス、ビニール貼り材料、塗装、メッキ材料には使用できません。

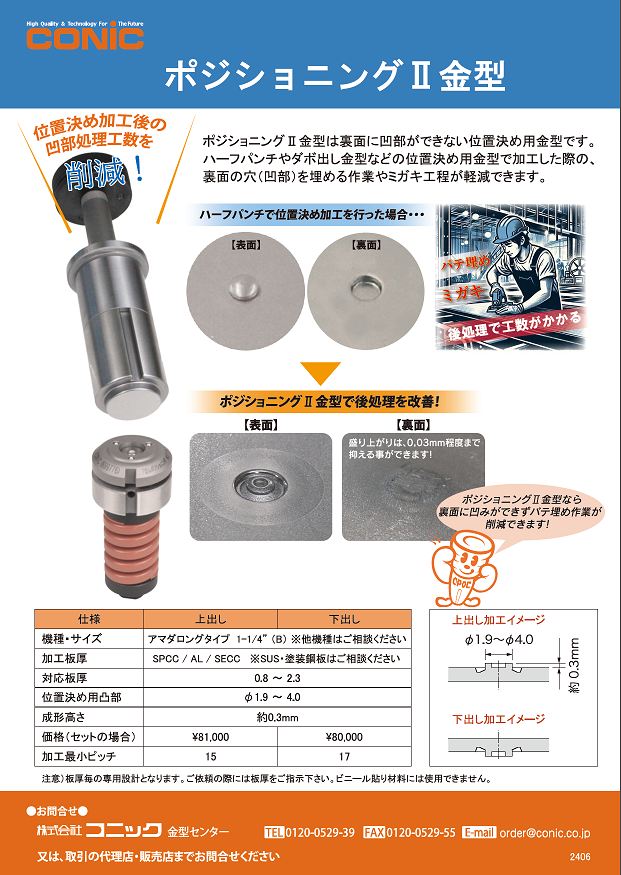

PDFダウンロード
さらに詳しい情報はPDFをご参照ください。
- ●ポジショニングⅡ金型の特徴
- ●仕様
- ●加工イメージ
