刻印工程を一体化！
高速・高精度のマーキング金型
カス上がりによる加工不良やトラブルにお困りの方におすすめなのが、サイクロンダイです。
サイクロンジェット方式を採用し、抜きカスを強力な螺旋状の気流で除去することで、タレットパンチプレス加工中のカスの戻りを防止。
特にカスサクション機能を搭載していない機械でも、安定したカス排出が可能になります。
加工品質の安定化はもちろん、金型の寿命延長や不良率の低減にも効果を発揮。
現場の「なんとかしたい」を気流の力で解決する、新しいカス対策ダイとしておすすめの一本です。
ピン調整で深さ変更OK！
材質対応も自在です
金型の特徴
POINT 1
工程短縮で生産性アップ
刻印作業を金型内に組み込むことで手作業の工程を削減
刻印工程を金型内に取り込むことで、手打ちによる別工程を不要にします。
自動化による省人化と工程短縮が同時に実現でき、生産性が向上します。
POINT 2
ドット刻印で自由なデザイン対応
円錐状のピンで文字や図形を自在にマーキング可能
円錐状のドットピンにより、文字や記号、簡易な図形なども高精度に刻印可能です。
製品識別やロット番号管理など、多用途なマーキングに柔軟対応できます。
POINT 3

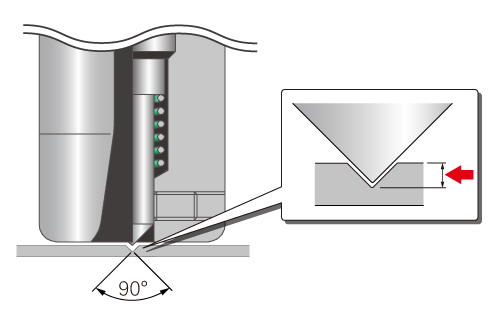

刻印深さの調整も簡単
ピンの出代調整で材質や用途に合わせた深さ設定が可能
ピン出代を調整することで、刻印の深さを細かくコントロールできます。
材質の違いや求められる仕上がりに応じて、最適なマーキングが可能です。

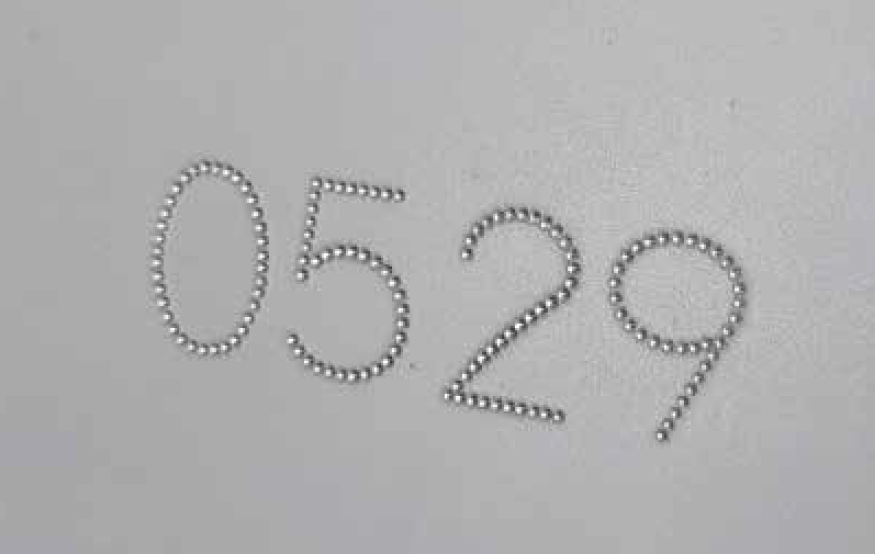

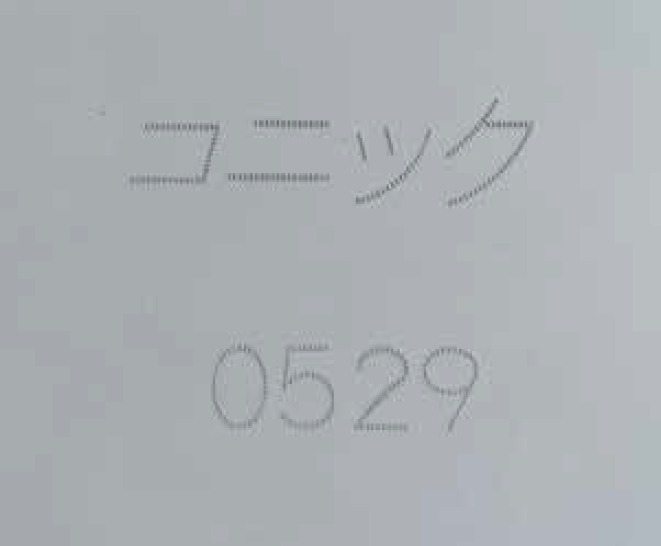

加工サンプル
仕様
| 名称 | 高速マーキング金型 |
| 機種・サイズ | アマダロングタイプ エアーブロー仕様 1/2” （A） |
| 加工板厚 | SPCC / AL / SECC |
| 対応板厚 | ～ 6.0ｍｍ |
| 成形方向 | 下向き |
| 特徴 |
ID対応・板厚無調整式 先端角度90°・ピン出代調整可能 |
| 対応機 | ACサーボ機 |
動画

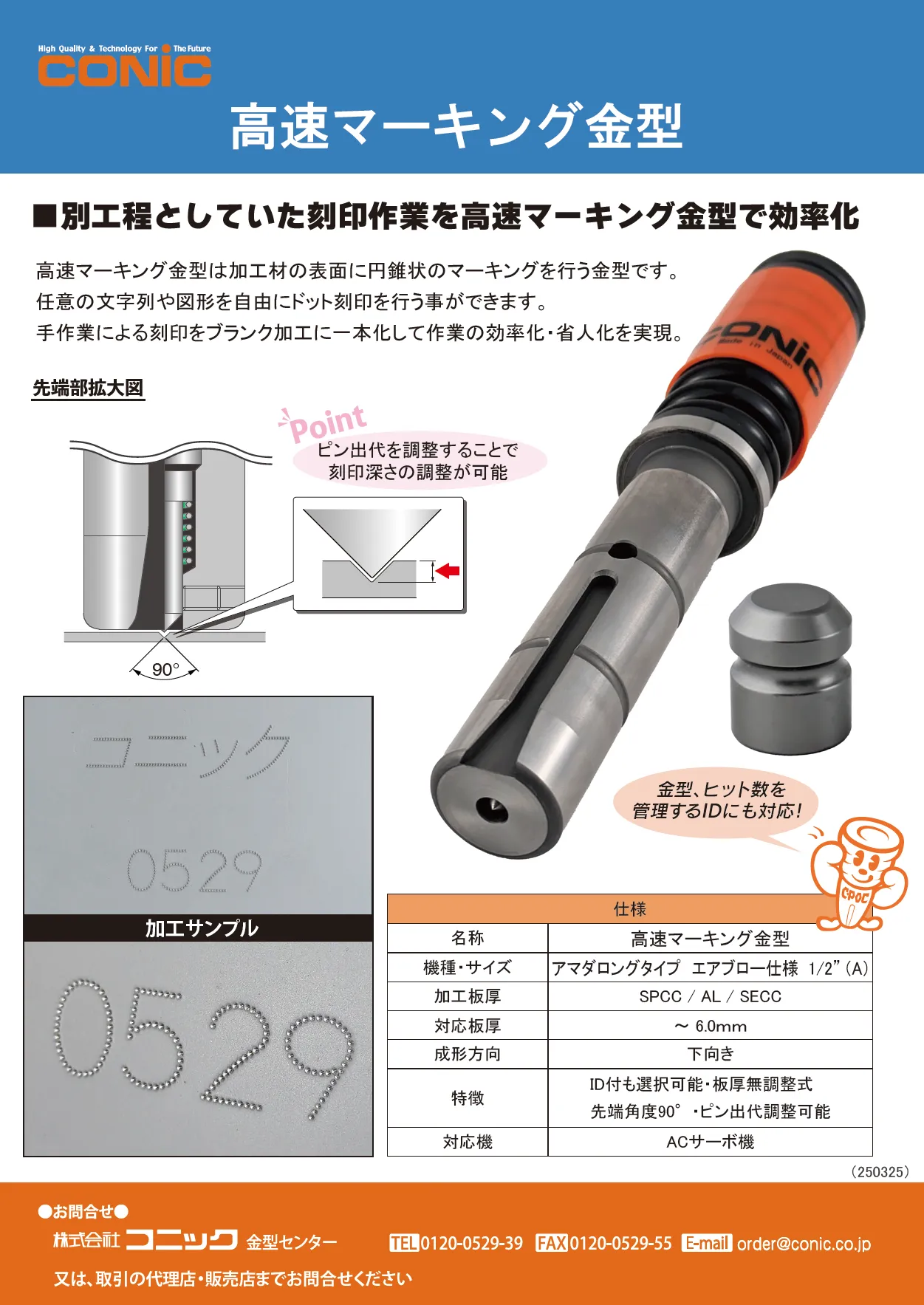

PDFダウンロード
さらに詳しい情報はPDFをご参照ください。
- ●高速マーキング金型の特徴
- ●加工サンプル
