ダイリング式成形金型（Z曲げ）
既存設備を活かしたまま、対応可能に
これまでZタレットでしか使用できなかったダイハイト6mm超のダイを、ダイリング式にすることで上タレットから装着可能になりました。
パンチセットとダイリングは同じサイズで製作し、ダイセットをわずかに小さくし、上タレットから装着する仕様です。
Zタレット以外の機械でも使用できるようになり、高い成形加工の自由度が大きく向上します。
高い成形も自在に、
金型装着の自由度UP！
金型の特徴
POINT 1
Zタレット専用じゃなくてもOK！
ダイハイト6mm超のダイが、上タレットから使えるように
これまでZタレットでしか使用できなかった高ハイトダイを、 ダイリング方式に変更することで、他のタレット機でも対応可能になりました。
既存の機械を活かしながら、加工の幅が広がります。
POINT 2
パンチセットとサイズ 統一！
扱いやすさと互換性を両立
パンチとダイリングを同じサイズで設計することで、現場の混乱を最小限に。
ダイセットはわずかに小型化されており、上タレットへの装着もスムーズです。
交換・整備の手間も軽減できます。
POINT 3
成形加工の自由度がぐんと ぐんとUP！
Zタレット以外の設備でも、複雑な加工が可能に
機械の制約にとらわれず、高度な成形加工にも対応できるようになります。
導入コストを抑えつつ、生産ライン全体の柔軟性と効率を改善できるのが魅力です。
導入効果
ダイハイトが高い成形の困りごと

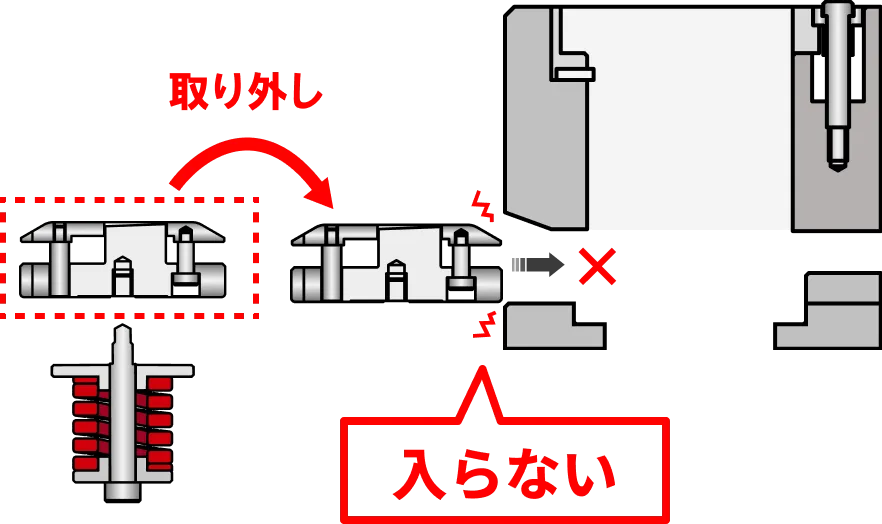

外バネを取り外して横から装着しても タレットに干渉して入らないことがある･･･

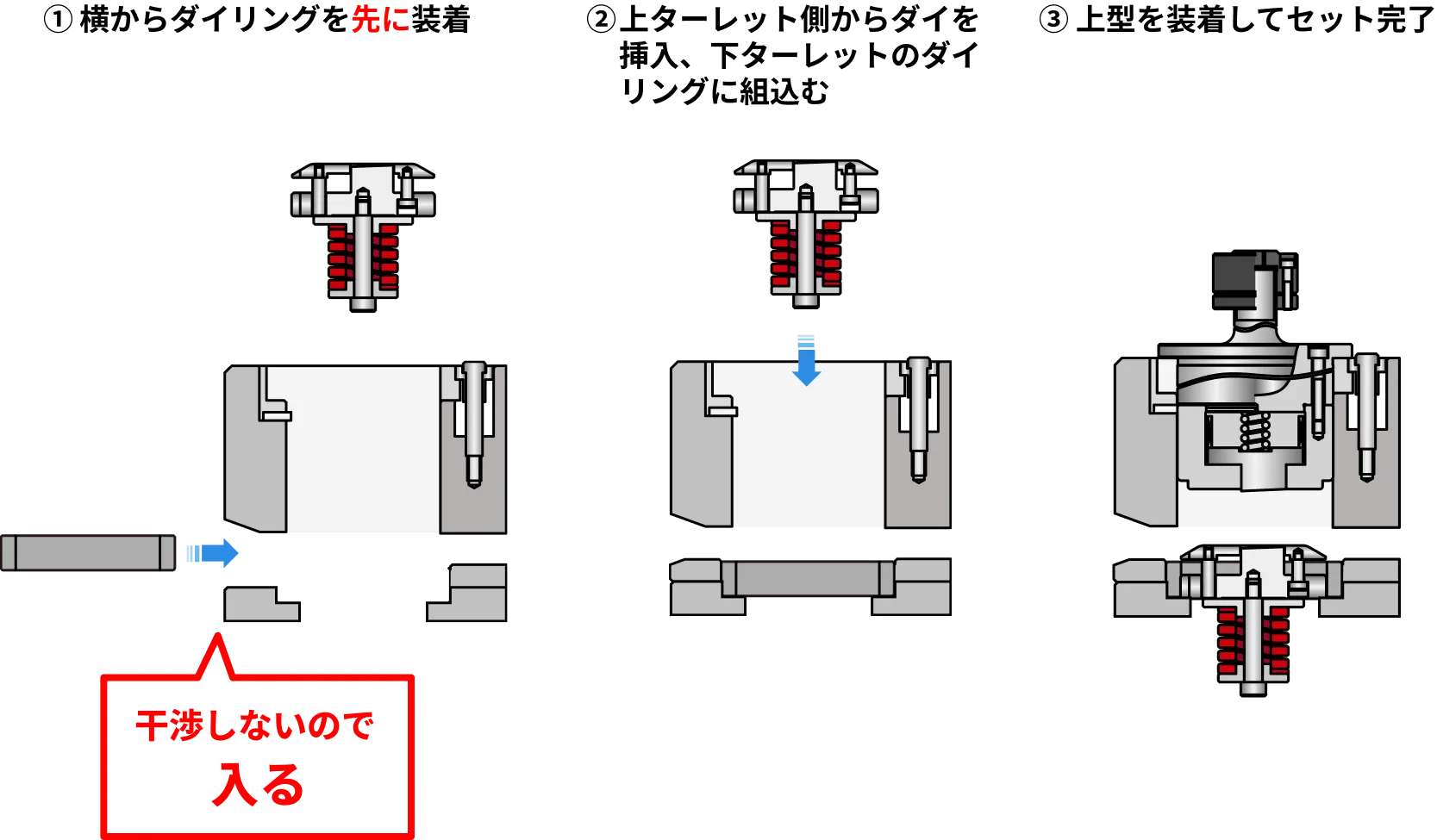

これで解決！ダイリング式成形金型ならラクラク装着！

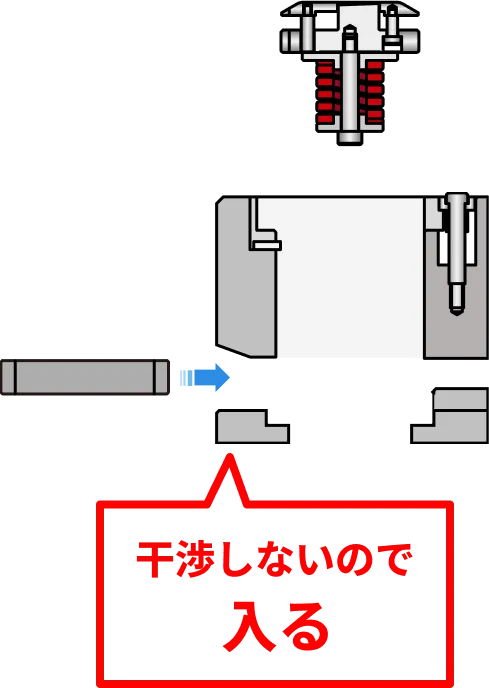

ダイリング式なら、上タレットからダイを挿入することが可能になり、ダイハイトが高い成形も干渉せず装着が行えます！
① 横からダイリングを先に装着

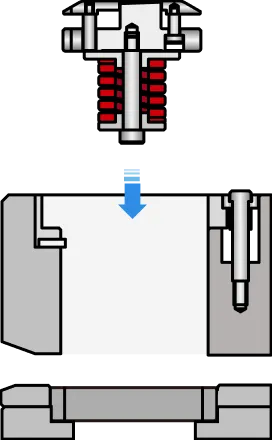

② 上ターレット側からダイを挿入、下ターレットのダイリングに組込む

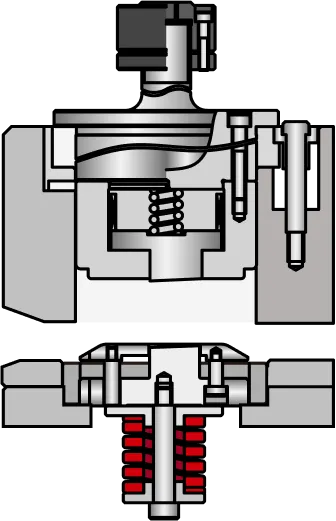

③ 上型を装着してセット完了
仕様
| 板厚 | 1.2mm |
| 材質 | SPCC |
| 成形方向 | 上向き |
| 下型装着方法 | 上ターレットから挿入 |
動画
PDFダウンロード
さらに詳しい情報はPDFをご参照ください。
