IDによる金型管理方式のタレットパンチプレス機に対応！

金型にマーキングしたIDにより、ヒット数や使用状況の可視化を実現！
金型管理の効率化にお役立ていただけます。

抜き用金型に加え、成形金型も対応開始しました。

特徴

POINT

従来金型比約４倍の摩耗差がコストを改善！

耐摩耗性が向上したことで、買い替えの頻度が減り、金型の購入コストを削減できます！

１本を使いきりで4回買い替えした場合の比較イメージ

CEFH グースネック形状先端R0.6 L=835mm と同形状の従来金型との比較

コニックの長寿命ベンディング用金型は再研磨が可能です。
再研磨を行なうことで更に長くご愛用いただけます！

※価格は2025年1月現在

POINT

高硬度ベンディング金型で品質の安定と安全性を両立！

摩耗した金型で発生しやすい、曲げ後の角度修正作業や金型の段取り工数削減に貢献するほか、
飛散事故を起こさない安全仕様で生産改善にお役立ていただけます。

角度補正作業を大幅抑制！

刃先摩耗による角度補正の頻度を大幅に削減。

安定した通り精度で曲げ加工を長期間継続できます。

段取り工数を削減！

複数の金型を並べて使用する際、摩耗箇所が製品に影響を与えないように金型の並び順を入れ替える作業が不要になります。

また、摩耗の影響による展開長の変化で、曲げ補正値などのプログラム数値を変更する手間も削減できます。

安全を作業現場に

写真は、加圧オーバーのトラブルにより、CEFHパンチが座屈した実例です。

従来の金型は割れて飛散し、作業者がケガをするリスクがありましたが、当社の金型は刃先のみを高硬度化。

座屈によって飛散を防ぎ、安全性を高め、労働環境の改善に貢献します。

POINT

刃先（成形加工部）を HRC54～60まで高硬度化！
※弊社従来金型は HRC44～50

お客様からの高評価も続々いただいております！

パンチ・ダイ共にここがポイント！

耐久性があって、価格も満足。選んでよかった！

（広島県Ｔ社様）

ステンレス加工に最適！
型消耗が少なく、板金精度が安定している。

（福島県Ｓ社様）

使い込むほど差が出る・・・・耐久性を
貴社の生産改善にぜひお役立てください！

使い込むほど
差が出る・・・・耐久性を
貴社の生産改善に
ぜひお役立てください！

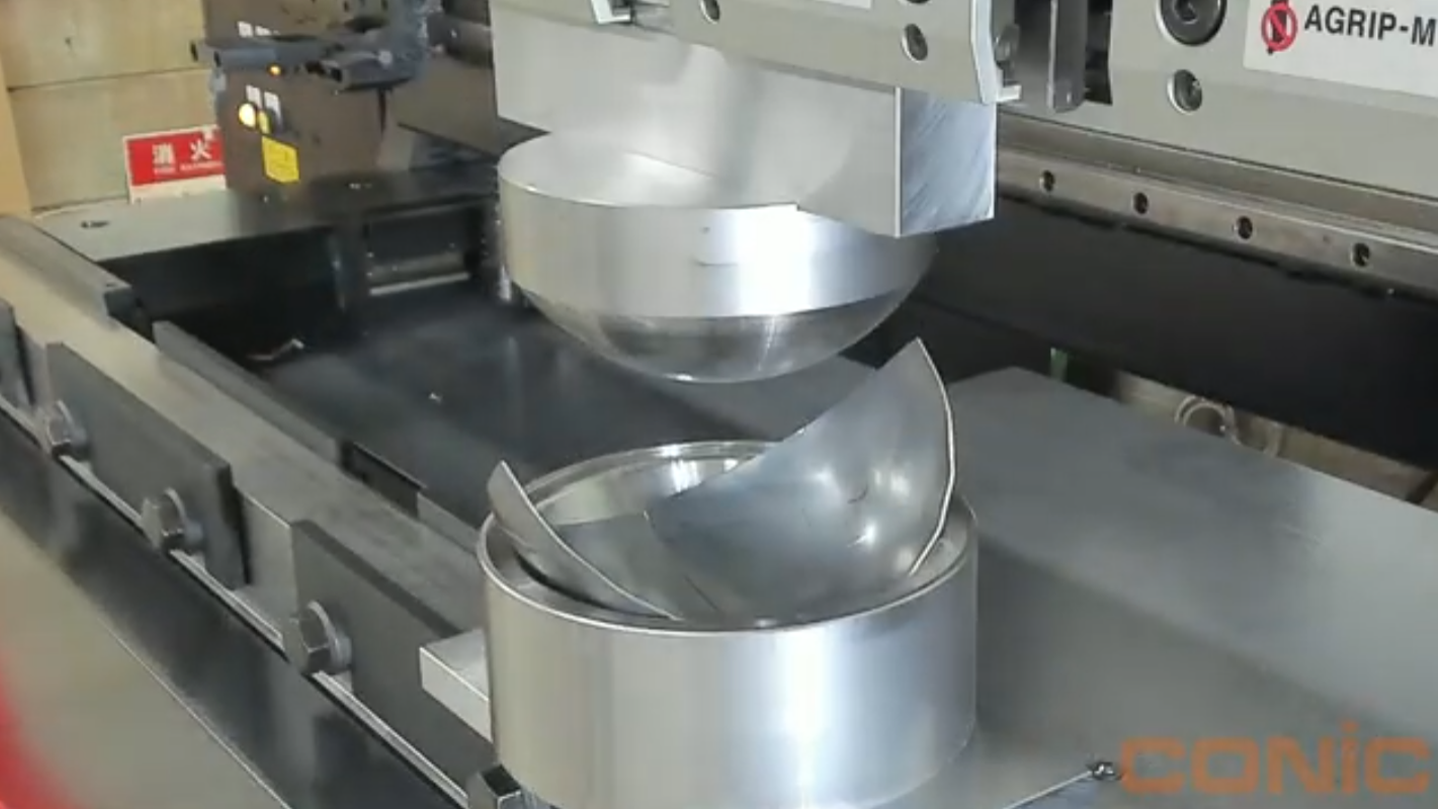

特徴

お手持ちの金型への追加工を行なっております。パンチクランプ部を落下防止溝からワンタッチ用に変更や、一本物を分割にカットしたりと様々なご要望に対応していますので、お気軽にお問い合わせください。

再研磨金型をお送りいただく際、金型輸送箱のご要望がありましたら送付いたします。
お気軽にご連絡ください。

●他メーカー製金型も大歓迎！
●アマダタイプ・コマツタイプをはじめとした幅広い機種も対応！

特徴

特徴

金型にIDを付加し、金型登録用のID情報シートと共にお届けいたします。

抜き用金型は他社製テンプレートのガイドに弊社製パンチボディを装着してご使用することも可能です。
ID追加料金はございません。

PROTECH3-テンプレート対応形状

標準 / 異形抜き形状に対応しています。

PROTECH3については、アマダロングタイプPROTECH-3 / PROTECH-3 Standardをご参照ください。

PROTECH3-テンプレート（アマダロングタイプ）
PDFダウンロード

PROTECH3-テンプレート

成形テンプレート

●上向丸形状のC面取り
●上向ハーフパンチ
●上向板厚調整式センターポンチ
･･･対応形状は今後さらに拡大します！

仕様

保障耐圧	80TON / M
取り付け可能な中間版	モジュラータイプを除くアマダ中間板全機種ワンタッチ/落下防止溝付タイプ（※ご使用中の中間板クランプ形状をご指示ください）
取付け可能なパンチ	アマダタイプの各パンチクランプ
ホルダー寸法	全長150mm ホルダー高さ70mm （※高さは最大100mmまで製作可能）
