標準品では解決できない加工課題に対し、コニックでは数多くの特型金型を設計・製作してきました。
本ページでは、現場で実際に寄せられた課題と、その解決事例をご紹介します。
ベンディング金型 特型金型事例集
ベンディング金型 特型金型事例集

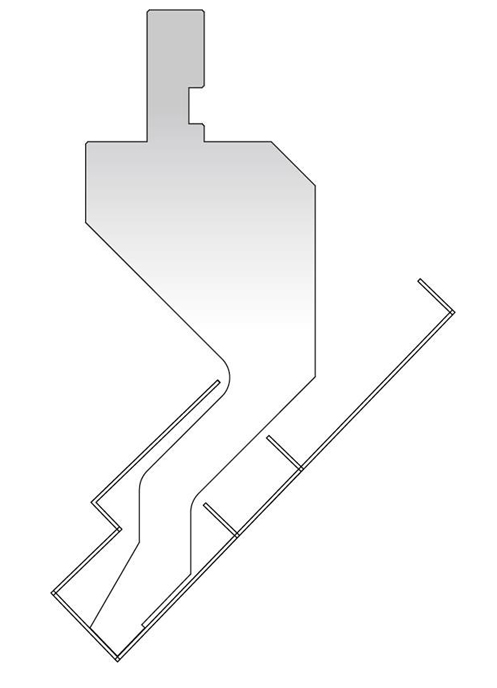

ベンディング特型C
▶要望
曲げ形状が複雑で、事前シミュレーションが難しく、どのような形状の金型が適しているのか判断できない。
▶ご提案
図面をご提供いただき、コニックにて曲げ干渉を考慮した形状をシミュレーション。
干渉の有無や成形後の強度を検証し、必要に応じて2工程加工をご提案。
強度確保と加工安定性を両立できる金型設計を行いました。

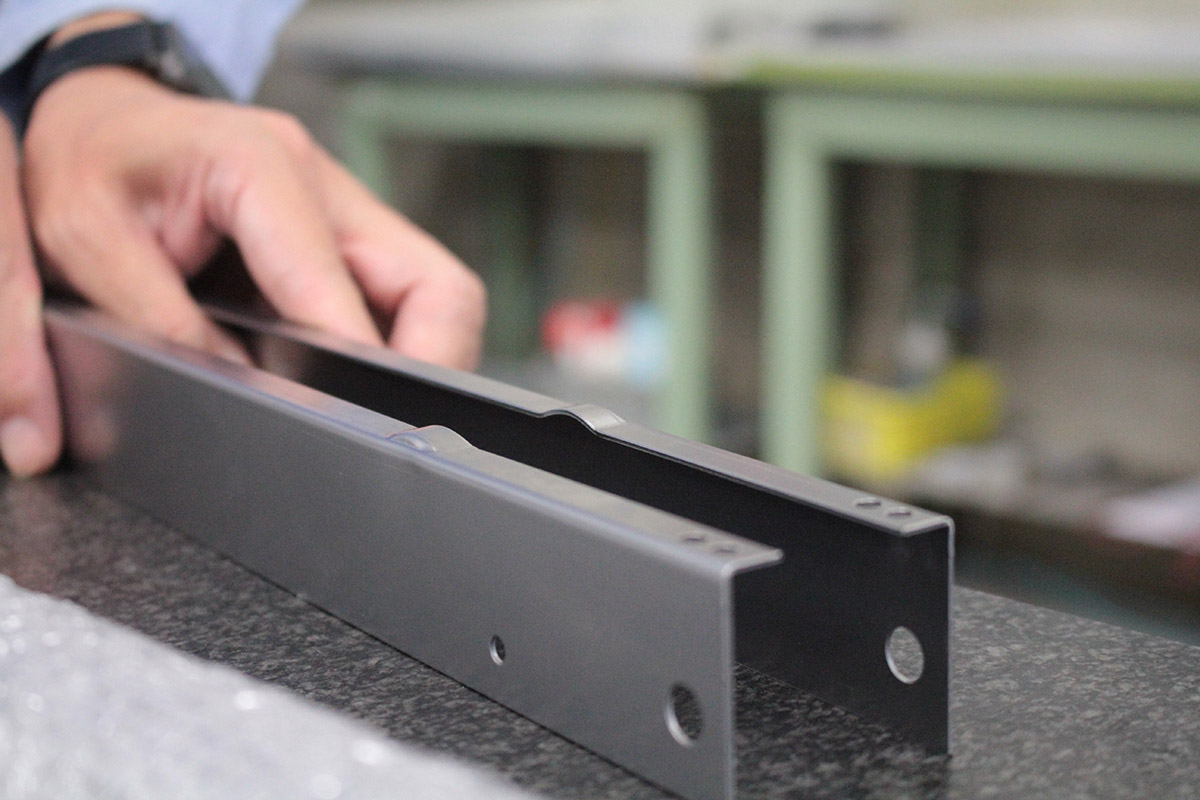

ワーク端面R曲げ
▶要望
曲げ加工部が板端にあり、加工の際、指を挟みそうで怖い。
ワークの突き当てもしずらい。
▶ご提案
専用特型を製作し、加工方向を変更。
これにより、作業時の指挟みリスクを解消し、安全性を向上させました。
さらにワークのセット性も改善し、作業効率を向上。
加えて2個取りが可能となったことで、工数削減にも貢献しました。

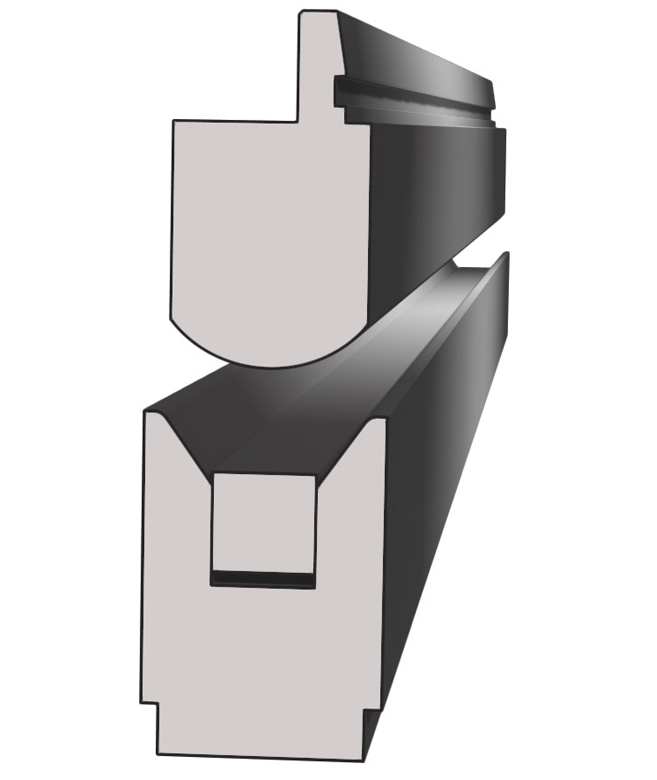

カウンター式R曲げ
▶要望
R曲げの際、先行折れが発生して綺麗なRにならない。
▶ご提案
専用特型を製作し、ダイ側にカウンター機構を追加。
加圧をかけながら曲げを行う構造とすることで、材料の流れを制御し、先行折れを防止。
安定したR形状を実現しました。
「こんなの作れる？」にお応えします
特型製作は、ひとつとして同じ案件がありません。
板厚・材質・形状・設備条件を踏まえ、都度設計から最適解を導き出しています。
「こんな加工できる？」「前例がないけど相談したい」
そんなご相談も、ぜひお気軽にお寄せください。
特殊形状の金型製作なら、コニックにお任せください。
特型製作の実績多数！
一品対応でご要望に柔軟対応
特殊形状の金型製作なら、コニックにお任せください。
長年の実績とノウハウを活かし、お客様の仕様・用途に合わせた特型金型を一品一様で製作いたします。
設計から製造、納品まで一貫対応し、複雑形状や高精度要求にも柔軟に対応可能です。
「こんな形状もできる？」といったご相談からでもお気軽にお問い合わせください。
試作から量産まで、現場のニーズに寄り添ったご提案をいたします。
現場に合わせた特型、
お任せください！
コニックの特殊金型製作の特徴
POINT 1
図面なしでもご相談OK！
図面がなくても大丈夫！イメージや現物からの製作も対応可能です
お手元に図面がない場合でも、 ラフなスケッチや現物をもとに製作が可能です。
経験豊富な技術者がヒアリングを行い、仕様に合った最適な形状をご提案します。
POINT 2
各メーカーの機械に対応して製作します！
単品・少量対応も可能！量産前の試作にも最適です
アマダタイプ、コマツタイプ、東洋工機タイプなど各メーカーに対応した特殊金型の製作が可能です。
ベンディング機械の仕様に合わせて設計を行います。是非一度ご相談ください。
POINT 3
複雑形状もお任せください！
高精度・高難度の形状も社内一貫体制で対応します
複雑な形状や高精度を求められる特型にも、これまで数多くの対応実績があります。
設計から製造まで自社一貫対応のため、品質・納期ともに安心してお任せいただけます。
