下向きナンバリング刻印

下向きナンバリング刻印

下向きナンバリング刻印
下向きナンバリング刻印
下向きナンバリング刻印
下向きナンバリング刻印で加工したもの

ベンディング機で刻印完結!番号変更も工具いらず

製造ロット番号の刻印が、ベンディング機でそのまま行えるアイデア金型です。

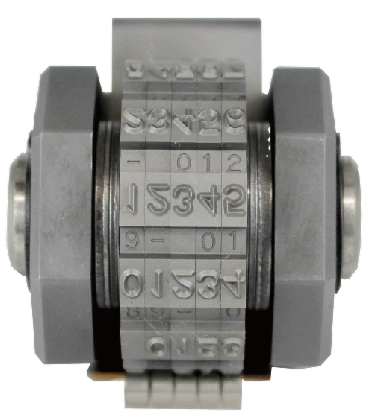

回転式機構により、工具不要でロックレバーを操作すれば、刻印部を手で回すだけで任意の番号に素早く切り替え可能。

箱曲げ後の刻印にも対応し、工程の最適化にも貢献します。

高耐久のハイス鋼を採用しており、長期間しっかりと刻印できます。

ロット管理の精度と効率を同時に高めることができ、オプションでアルファベット刻印にも対応可能です。

番号変更の煩わしさを解消した、現場にうれしい一品です。

番号変更の煩わしさを解消!

ぜひお役立てください!

金型の特徴

POINT 1

刻印作業が、ベンディング機だけで完結!

製造ロットのナンバリング、もう専用設備はいりません

「下向きナンバリング刻印」は、ベンディング機だけでロット番号や管理番号の刻印ができる金型です。

打刻機・刻印工程を別に用意する必要がなく、作業工程の短縮と省スペース化に貢献します。

POINT 2

工具いらずで番号変更OK!

回転式の番号機構を採用し、現場でラクラク変更

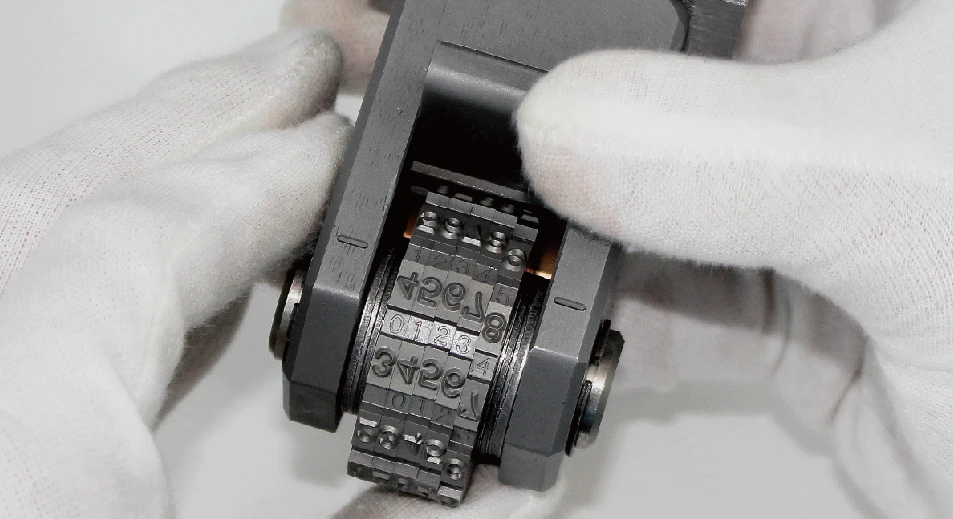

ロックレバーを解除すれば、刻印部が手で簡単に回転。工具なしで番号変更ができるため、作業効率が格段に向上。

オプションでアルファベットにも対応可能です!

POINT 3

箱曲げ後の刻印も 可能!

組み立て後でも使えるから、工程順に縛られません

曲げたあとでも刻印できるため、箱曲げなどの最終工程後に番号を入れることが可能です。

これにより、工程の柔軟性がアップし、現場の運用もスムーズになります。

POINT 4

ハイス鋼採用で 高耐久!

長期間の使用にも安心

刻印部には耐摩耗性に優れたハイス鋼を使用。

繰り返しの使用でも精度が落ちにくく、きれいな刻印が長続きします。

仕様

加工方向 下向加工(ワーク上面に加工)
下型 フラットダイ
※ 下型はお客様にて別途ご準備ください
重量 1.4kg
最大加圧 200kN(20ton)
下型固定方法 直置きまたはダイブロックホルダー

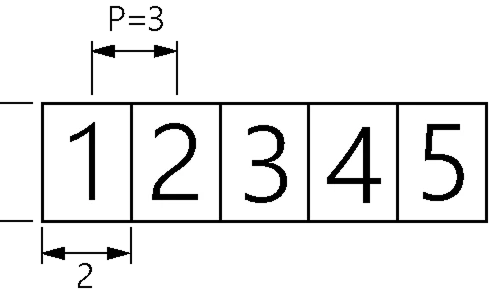

下向きナンバリング刻印仕様

動画

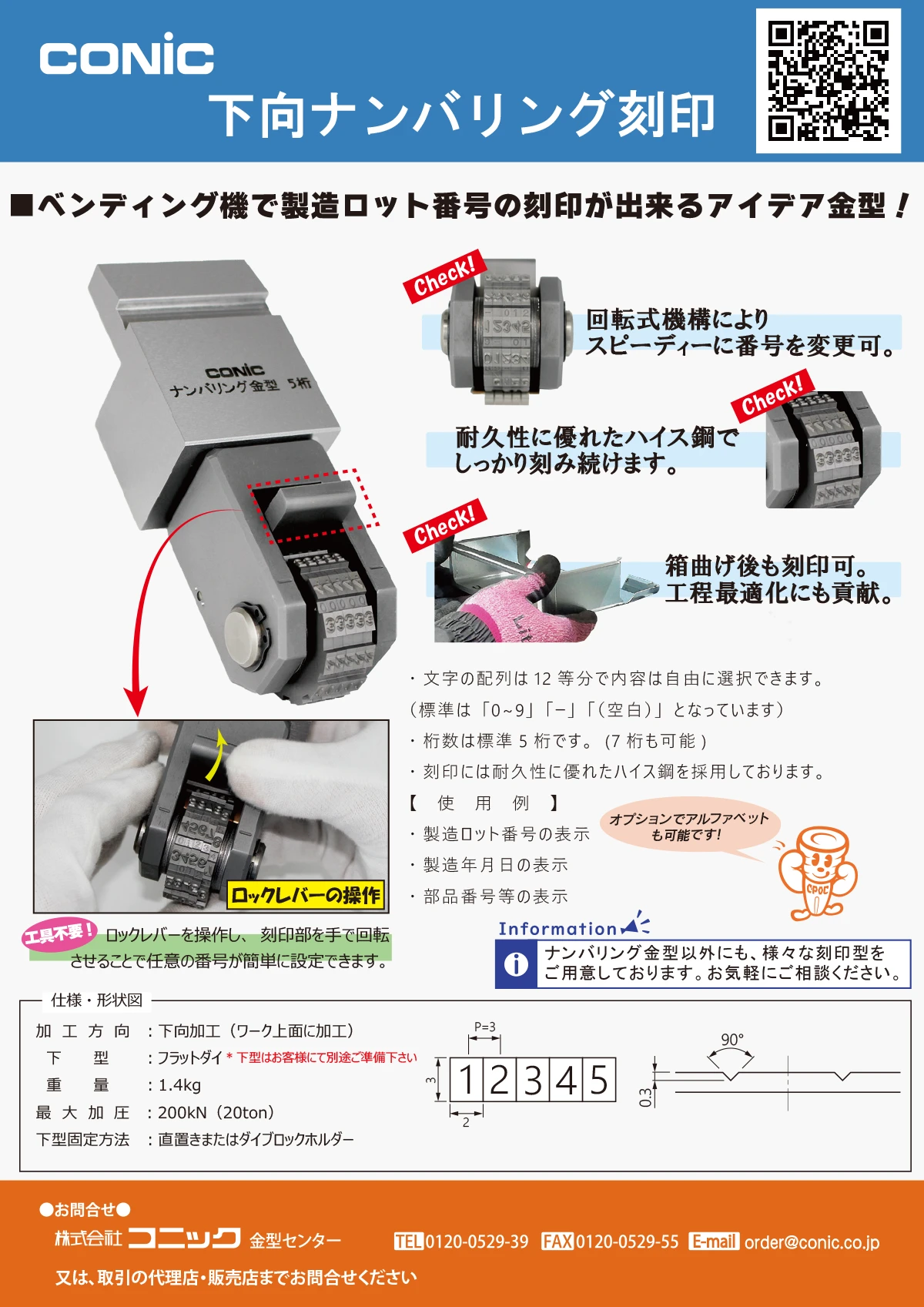

PDFダウンロード

さらに詳しい情報はPDFをご参照ください。

  • 下向きナンバリング刻印の特徴
  • Information
  • 下向きナンバリング刻印の仕様
